電気設備設計用CAD「ANDES電設Win」は、2015年2月末を持って販売を終了しました。今後は後継システムである電気設備CAD「ANDES電匠」で皆様の業務を強力にバックアップさせていただく所存です。
皆様のご期待に沿えるよう、これからも邁進してまいりますので、これからも変わらぬご愛顧を賜りますようお願い申し上げます。
PRODUCT OUTLINE

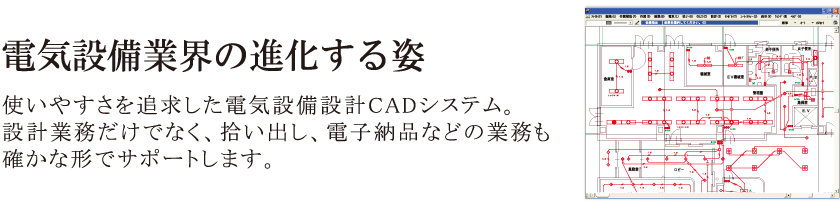

ANDES電設Winは、現場のニーズから生まれた電気設備設計CADシステムです。弊社が開発した汎用CADシステム『ANDES-PROWin』をベースに電気設備に特化した専用機能を搭載し、電気設備設計業務の効率化をお手伝いします。
電気設備図面に関わる業務を徹底追及し、設計図・施工図・建築図・プラン図・電力会社施工証明書・材料拾い出しまで作成できる充実の機能を搭載し、さらにユーザーの操作性を重視した商品作りを行っています。
また、ベースとなるCAD本体も独自に開発を行っているので、ユーザーニーズに合ったシステムを常に最新の状態でご提供できます。
PRODUCT FEATURES

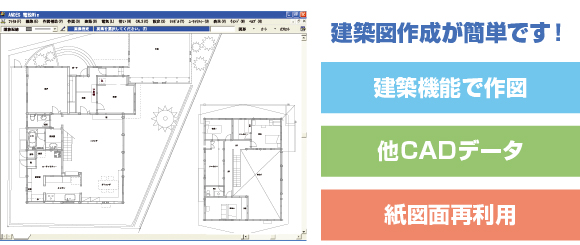

特長1 三通りの方法で建築図面作図をサポート
建築機能で間取りを作成、スキャナを 利用して紙図面の取り込み、他CADデータ(DXF/DWG/JWW/SFCなど)の取り込みと、状況によって臨機応変に建築図面作成作業をサポートします。 最新版ではPDFデータの読み書き込みも可能です。

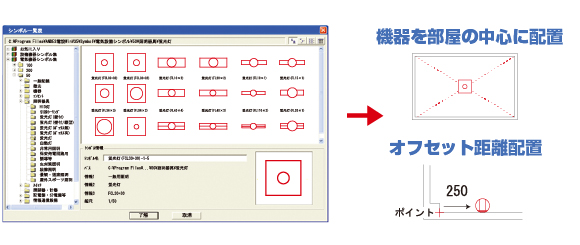

特長2 3,000種の電気機器シンボルを搭載
3,000種以上の電気・通信・防災設備機器シンボルを搭載しています。配置方法も等分配置・オフセット配置など複数の方法に対応しています。また、良く使う図形はシンボルマークとして登録しいつでも利用することが可能です。

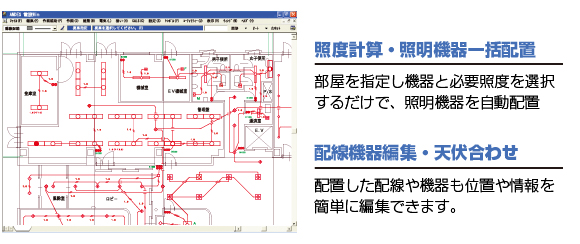

特長3 電気図面作図のための便利機能を多数搭載
照度計算、器具一括配置、結線図自動作成、機器・配線凡例自動作成などの便利機能を多数搭載しています。また、機器移動、配線移動などの編集機能も充実しているので、「作画・編集」に掛る工数を最大限削減することが可能です。

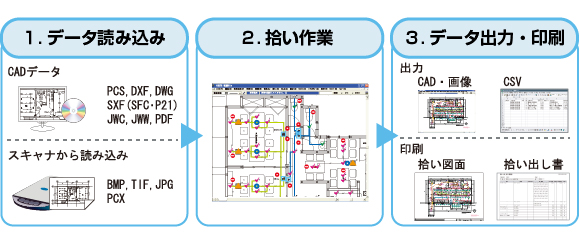

特長4 紙図面でもCAD図面でも簡単に材料拾い出し
実務者の言葉「これは本当に役に立つ、積算と連動させてさらに便利になった」といわせた拾い出し機能。拾い部材集計結果を5種の帳票に印刷することも可能です。さらにCSVデータへの書き出しも可能です。(オプション)

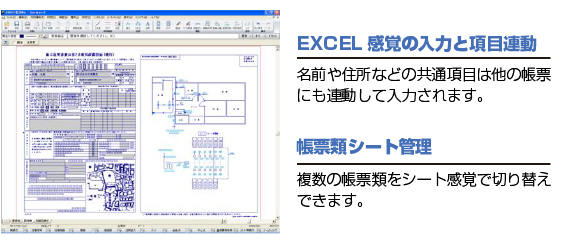

特長5 電力会社の申請書類作成にも時間を掛けません
電力会社の申請書類を搭載しています。文字入力項目はExcel感覚での入力ができ、さらに名前・住所などの共通項目は他の帳票にも連動して入力されます。配線図や系統図も簡単に作図でき、申請書類の作成に時間が掛りません。

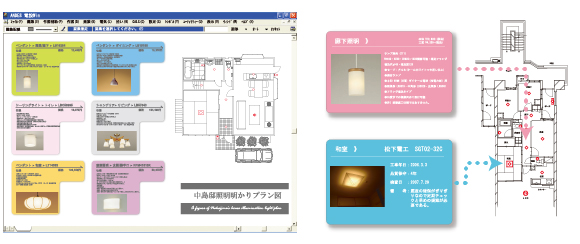

特長6 「CADを営業ツールに」プラン図・管理図
メーカー写真・現場写真などを貼り付け、提案用図面も現場の管理図面も簡単に作成できます。お客様に説明をする際に視覚的に分かりやすくなるので1ランク上の提案と、1ランク上の顧客サポートが行えます。
SUPPORT
専任インストラクターによる現地オペレーションシステムを導入しても「完全に使いこなせるかどうか不安」という方には、導入時に専任インストラクターによる現地オペレーション指導を行っています。講習会形式ではなく、マンツーマンで指導を受けることができますので、ソフトの機能をいち早く修得することができます。お客様との保守契約もご用意保守契約を締結されたお客様は、常に最新のソフトウェアでお使い頂くことができます。専用のサポートサイトや、全国の拠点をもとにした抜群のサポート体制でお客様を支援します。
ENVIRONMENT
INTRODUCTION EXAMPLE
導入事例① 図面作成に掛けていた時間が10分１になりました
山中電気商会 様
以前迄は手書きで図面作成を行っていた為、完成図も汚く、図面作成に膨大な時間がかかっており、いつも現場から帰ってきては深夜まで残業をして作成していました。 ある会社で、ANDES電設Winを使用して図面を書いてるのを実際に見て、簡単な操作と充実した専用機能に感動し、システムズナカシマに問い合わせをしました。 操作説明も現地で当社にあった図面作成方法でお教えて頂くことができるとの事で導入しました。 施工図面をそのまま電力会社への申請図面に使用できる事など、今まで図面作成に掛けていた時間が10分１になりました。 毎年行っているバージョンアップで機能も日々進化してきてるので、より一層使いやすくなってきています。また、サポート体制も素晴らしく、親切丁寧に教えてくれました。
導入事例② 図面の標準化ができ、設計担当者のバラツキがなくなりました
上内電気株式会社 様
電設Winを導入する前は、ドラフター6台を使用して手書きで図面作成を行っていました。しかし紙図面のため、変更、修正が多くなると汚れてしまい、再作成を余儀なくされる事や図面の保管スペースが少なくなり事務所内が書類で散乱。図面を探すのに一苦労していました。以前からCADを導入して設計者ごとの図面のバラつきや作成のスピードアップを図りたいと考え ていました。そこでシステムズナカシマから電設Winの紹介を受け導入する事を決めました。今では図面管理が徹底され整理が容易になり、また図面の標準化ができ、設計担当者のバラツキがなくなりました。 図面作成のスピードアップや、変更修正作業も簡単に行えるので、取引先への対応も早くなりました。操作が簡単なので事務員も使用しています。図面書きを皆で分業しているので現場から戻った図面担当者も仕事量が減って嬉しそうです。
