電気設備CAD 電匠NX | 電気設備に関わる様々な図面作成業務を効率化するCADシステム

マニュアルレスで使える電気設備CADシステム

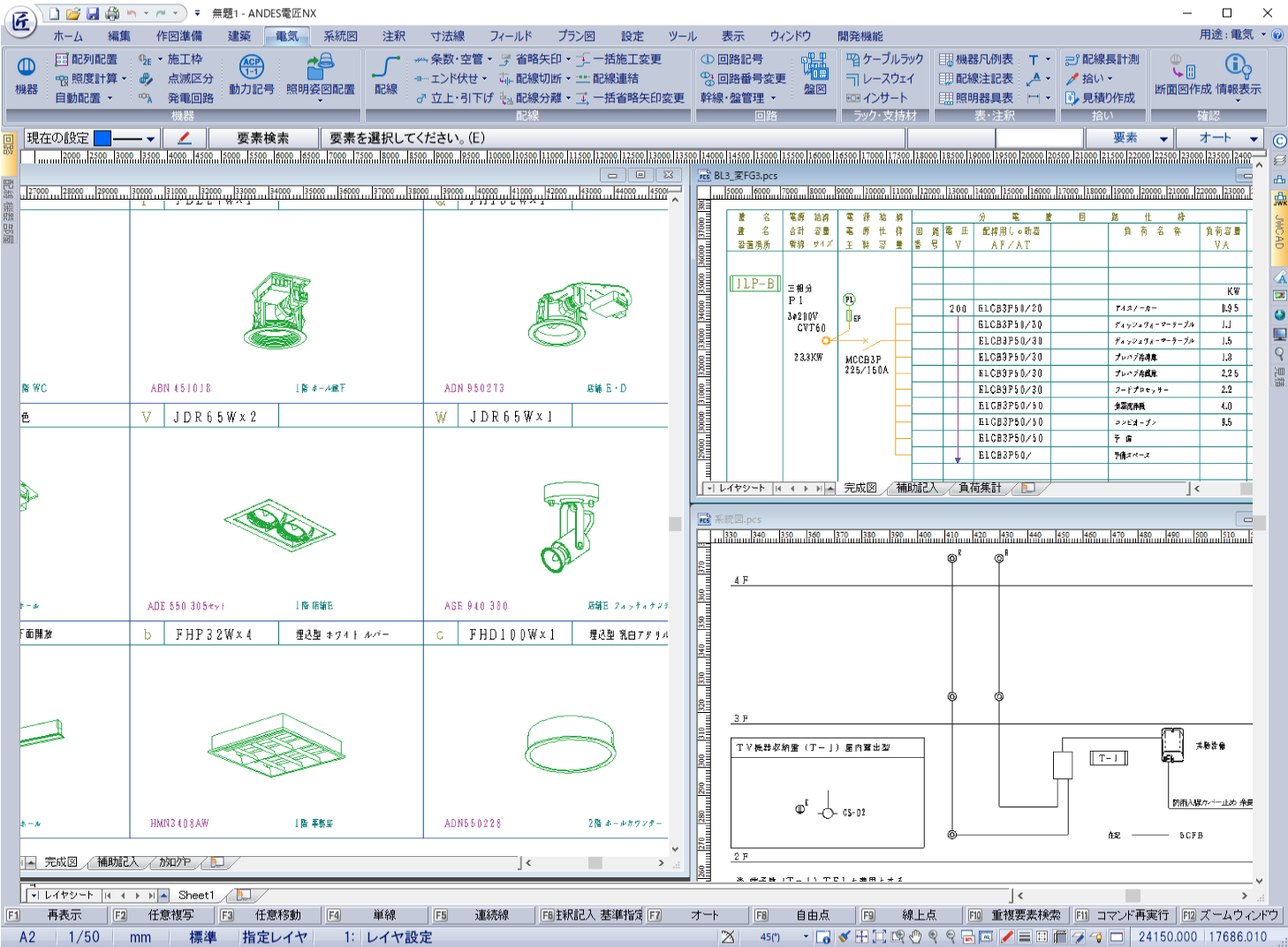

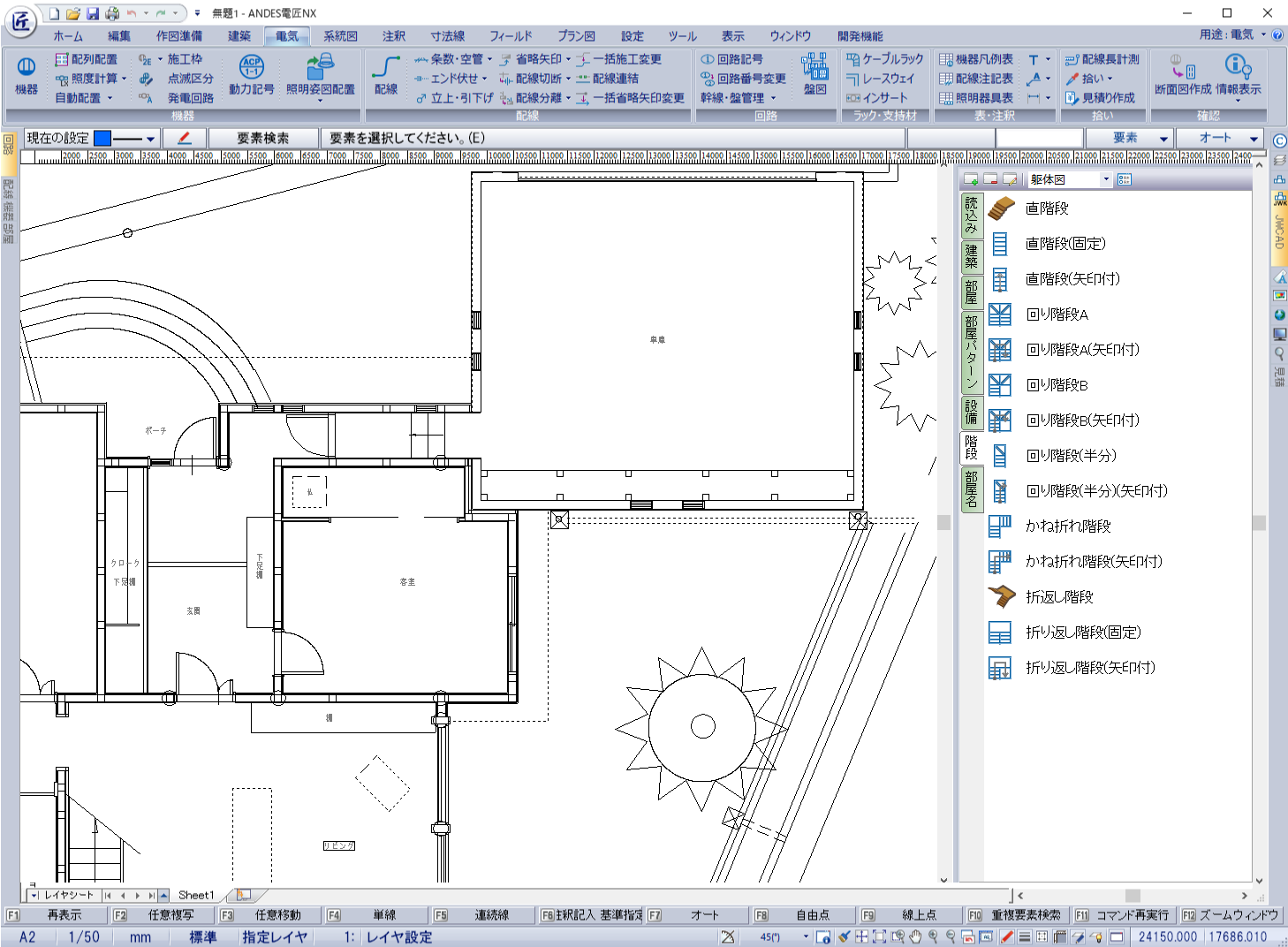

使い慣れたOfficeのアプリケーションの操作性のままにCADをご利用いただけます。マニュアルレスによる早期運用を可能とし、図面作成業務の効率化に繋がります。電気工事に特化した専用CADシステムなので、コンセントやスイッチ、照明機器など電気工事に関わるシンボルを多く搭載しており、配線も簡単に行えます。照明機器の自動設置や、図面作成した後に図面内で使用した機器や配線の凡例表の自動作成など作図工数を大幅に削減する機能を豊富に搭載しています。

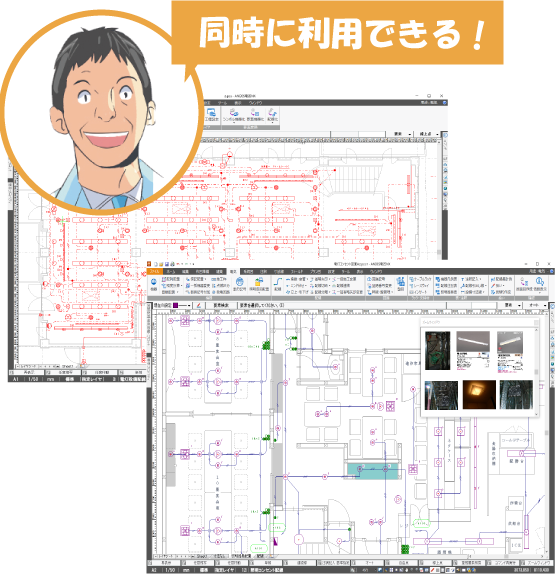

1ライセンスで3人まで同時利用できる

インターネットを活用したネットワークライセンス管理により、台数の制限なくインストールでき、1ライセンスの導入で3人まで同時にCADをご利用いただけます。導入コストを抑えつつ、複数人での同時作業により作業効率を上げることが可能です。インターネット環境があれば、会社・現場・ご自宅などお客様の用途に応じて様々な場所でご利用可能です。

1ライセンスで3人まで同時利用できる

お客様のご要望を形にした電気設備工事用CADシステム

電気工事にかかわる設計図・施工図・電力会社の申請書類のほか、お客様への提案図面（明かりプラン図）、積算前の使用材料拾い出しなど様々なシーンでご利用いただけます。

簡単な操作性と図面データの互換性、専用機能の数々に感動

以前はJW_CADを使用しており、取引先と図面データでのやり取りの中で文字化けがあったり図面が開けないなど、互換性の面で不便を感じていました。また、配線等の作図や編集の面でも時間がかかり手間がかかっていました。

「ANDES電匠」を導入してからは、図面データの互換性や機器を動かしたら配線が付いてくる等、専用CADならではの編集機能のおかげで作図時間が以前の半分まで短縮されました。また、導入後のサポート面についても、遠隔でパソコンの画面を見せながら問い合わせができ、親切丁寧に教えてくださるので非常に助かっています。

マウス操作などの使い勝手が自分に合ってます

新しく図面担当になる事になり、JWCADやAutoCADなどを使ってみたが操作性がいまひとつ。やはり専用のCADを検討しようとなった時にANDES電匠の紹介を受けました。

導入後は電気設備配置などの専用機能の使いやすさもさることながら、ファイルの互換性が高くPDFデータを開いて編集出来て非常に便利です。フリーのJWシンボル(高所作業車のようなもの)などをダウンロードして、電匠で登録して使えるため自分で作らなくても効率よく作業が行えるので助かっています。

マウス操作などの使い勝手が自分に合ってます

他CADデータとの相性が良くレイヤ管理が楽になった

導入前は建築・電気・機械設備の図面を重ねて利用し、対応が困難でした。また、他業者とCADデータをやり取りしており変換が大変でした。やり取りが多いため図面ファイルが増えていき管理しにくい状況になっていました。

導入後は図面を重ねた大きなデータでも動作が楽になり作業スピードが上がりました。他CADデータ読み込み後のレイヤ分けが楽に出来るところもありがたいです。ひとつのファイルで複数図面を管理できるようになり必要な図面をすぐに見つけることができます。
