今までCAD上で利用ができなかったPDF図面データを一発変換！ ベクタPDF専用CAD変換システム point1 CAD開発35年の信頼 point2 簡単操作 point3 豊富な機能
Vactor Master Pro
Vector Master Pro イメージ画像 ベクタPDF専用CAD変換システム VectorMasterPremium
ベクターPDFとラスタPDFの違い
ScanWave Lite イメージ画像 ラスタPDF専用CAD変換システム ScanWave Lite
ラスタ専用PDFソフトはこちら

マンガで丸わかり！初めてでもサクサクなわけ！

  1. 1
  2. 2

特長

point1 CAD開発35年の信頼

CAD開発35年で培ってきた開発技術とノウハウを活かしたPDF図面CAD変換システムです。累計販売本数5000本以上の信頼と実績。

ドロップシャドウ
point1 簡単操作

各種CADから書き出しされたPDF図面データをドラック＆ドロップの簡単操作で瞬時にCADデータ化。

ドロップシャドウ
point1 豊富な機能

CAD化はもちろん、文字・線・円の自動認識変換や複数PDFの一括CAD変換機能、複数ページの一括変換機能豊富な機能が満載。

ドロップシャドウ

機能説明

  • 図面作図、編集に対応できるCAD機能を搭載!

    一括変換機能を使えば複数のPDFファイルも指定したCAD形式に一括変換可能です。

  • PDF化された図面データを瞬時にCADデータ化！

    一括変換機能を使えば複数のPDFファイルも指定したCAD形式に一括変換可能です。各種CADから書き出されたPDF図面データを読み込むだけで、瞬時にCADデータ化することが可能です。 ※スキャナで読み込まれた画面のPDFデータ（ラスタPDF）は、
    　関連商品のScanWave Liteで変換できます。     ※一部対応できないPDFデータもありますので、予めご了承ください。

  • 複数PDFの一括CAD変換機能

    PDF図面データをVectorMasterのアイコン上にドラック＆ドロップするだけで、指定のCAD形式に変更できます。さらに複数のPDF図面データの一括変換も可能です。

  • ビューワ/コンバータとして活用

    DXF,DWG,JWC, P21,SFC,PCSなど多くのCADフォーマットの入出力に対応しています。 PDFから各種CADデータへ出力するだけでなく、CADデータから別形式のCADデータに変換するコンバータとしてもご利用いただけます。

  • PDF書き出し機能も標準装備!

    PDFライティングソフトを導入しなくても、CADデータをPDFファイルとして出力することができます。

  • 複数PDFの一括CAD変換機能

    一括変換機能を使えば複数のPDFファイルも指定したCAD形式に一括変換可能です。

  • 図面作図、編集に対応できるCAD機能を搭載!

    一括変換機能を使えば複数のPDFファイルも指定したCAD形式に一括変換可能です。

  • PDF化された図面データを瞬時にCADデータ化！

    一括変換機能を使えば複数のPDFファイルも指定したCAD形式に一括変換可能です。各種CADから書き出されたPDF図面データを読み込むだけで、瞬時にCADデータ化することが可能です。 ※スキャナで読み込まれた画面のPDFデータ（ラスタPDF）は、
    　関連商品のScanWave Liteで変換できます。     ※一部対応できないPDFデータもありますので、予めご了承ください。
PrevNext
無料 CAD変換トライアルに申し込む

仕様

対応ファイル形式(PDF図面データ変換後のファイル形式)

　
DWG
AutoCおよびそADのシリーズ（AutoCAD LT、AutoCAD Mechanicalなど）の標準ファイル形式
DXF
２次元や３次元のベクトルデータを格納するファイル形式の事実上の業界標準ファイル形式
JWW
JW_CADの標準ファイル形式
P21
国際標準規格のSTEP／AP202規格に準拠したSXFファイル形式
SFC
P21に比べるとデータ量が小さく、CAD図面の交換などに利用される簡易版的なSXFファイル形式
PCS
ANDES ProWinおよびそのシリーズ（ANDES水匠、ANDES電匠など）の標準ファイル形式
PDF
作成したドキュメントを異なる環境のコンピュータで元のレイアウト通りに表示・印刷できる「電子の紙」

動作環境

OS
MicrosoftWindows 8.1 / 10 (32bit版/64bit版)
CPU
Intel Core Duo 2.0GHz以上（推奨 Coreiシリーズ）
必要メモリ
2GB（推奨4GB以上）
必要HDD
5GB以上の空き容量
必要解像度
1024×768 (1280×1024以上推奨)

価格と機能

VectorMaster Premium
価格 ¥98,000
搭
載
機
能
変換前後の画面
表示・プレビュー		 ○
ベクタPDF
をCAD変換		 ○
ラスタPDF
をCAD変換		 ○
ベクタ要素 作図・編集 ○
ベクタ要素 作図・編集 ○

ベクターPDFとラスタPDFの違い

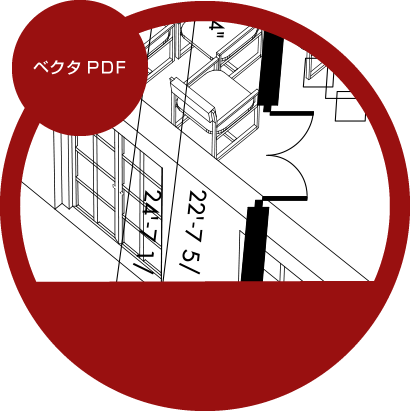

絵や文字がベクトル要素で構成されており、
綺麗に見えます。
CADから、PDF作成ソフトを利用して
直接PDFに出力された場合、
この形式になりす。

ベクターPDF
↓
Vector Master パッケージ ベクタPDF専用CAD変換システム Vector Master ロゴ

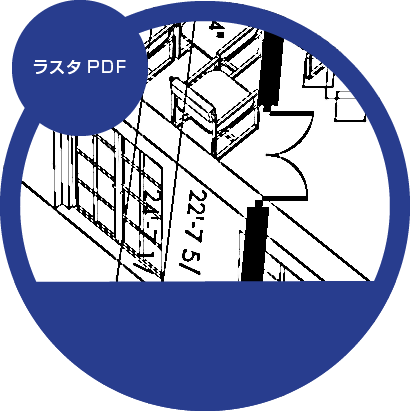

絵や文字がドットで構成されており、非常に
見にくい状態です。紙図面をスキャンしてPDF化
した場合、この形式になります。また画面
コピーをPDF化した場合も
このようになります。

↓
ScanWave Lite パッケージ ラスタPDF専用CAD変換システム ScanWave Lite ロゴ

無料CAD変換トライアルに申し込む

ここでは、VectorMasterのご購入をご検討いただいているお客様のために、無料でPDF図面データのCADデータ変換トライアルを受け付けています。 下記、「無料CAD変換トライアルに申し込む」ボタンを押していただくとメールソフトが起動してきますので、CADデータに変換されたいPDF図面データをメールに添付して、必要事項（社名・ご担当者名・住所・電話番号・ご希望の変換CAD形式）をご記入の上、記載されているアドレスまでメールでお送りください。 VectorMasterでCADデータに変換をして返信させていただきます。（1社1回限り）

無料 CAD変換トライアルに申し込む
  • ※ メールソフトが上手く起動してこない場合、次のアドレスまでお送りください。
    　 「VectorMaster-tester@nakashima.co.jp」
  • ※ 対応可能なPDF図面データはCADソフトなどで作成されたテキスト及び図形要素で構成されたベクタPDFです。
  • ※ スキャンして作成されたPDFデータの場合は、関連商品のScanWaveLiteでCADデータに変換して返信します。
  • ※ PDF図面無料CAD変換トライアルは、1社1回限りとさせていただきます。また、必要事項が不足又は誤りが
    ある場合は、変換をお断りさせていただく場合がありますのでご了承ください。
  • ※ 変換作業は人力で行いますので、返信には多少時間が掛かりますのでご了承ください。
    また、土・日・祝日にお申込みいただいた場合は、弊社翌営業日での対応になります。
    また、変換精度の関してはご期待に添えない場合がありますので予めご了承ください。
