消防設備図の作図に特化した専用機能

電匠NX消防は、消防設備に関わる様々な図面作成業務を効率化する為の便利な機能を多数搭載した消防設備工事業向け消防設備CADシステムです。自動火災報知設備やスプリンクラー設備の設計図や系統図、各種届出書などを簡単に作成できます。一括配置などの便利な機能も多数搭載し作図業務の効率化を実現します。

基本操作

設計支援

基本設計基準に基づいた設計支援

建築図からAIが情報を認識し部屋を自動で生成

AIが建築図の壁や建具や文字を認識し、エリアに対して部屋情報や面積情報を付与します。部屋情報により精度の高い自動作図が可能です。

建築設備設計基準に準拠した機器配置で設計支援

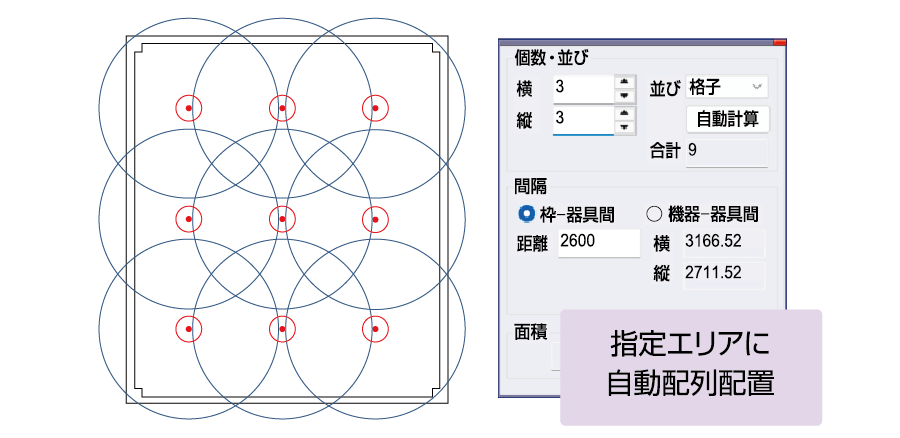

建築設備設計基準に準拠したノウハウを搭載し設計を支援します。感知器の配置数を自動計算し、指定範囲内に自動で配列配置が可能です。

部屋を指定するだけで面積に応じて機器配置

生成した部屋情報をもとにして、放水範囲の面積に対するスプリンクラーの個数を自動で計算し、エリア内に配列配置できます。

基本操作

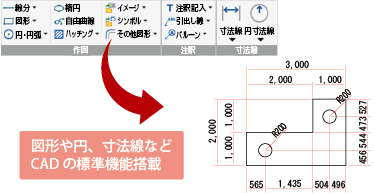

使いやすさを追求したOffice感覚の操作性

リボンパネルやハンドル機能を搭載し、Office感覚の操作性を実現しました。また、多数の機能を覚える必要なく、誰でも簡単に図面を作成できるよう、様々な作図補助機能を搭載しています。

リボンパネルで直感的な操作

作業目的ごとに分類されたリボンパネルから、直感的に操作できます。

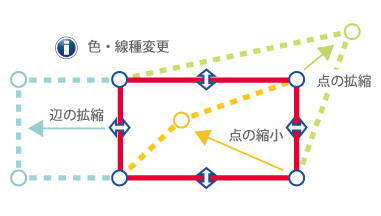

編集が簡単にできるハンドル機能

作図した要素のポイントをつまんで簡単に伸縮や移動が行えます。

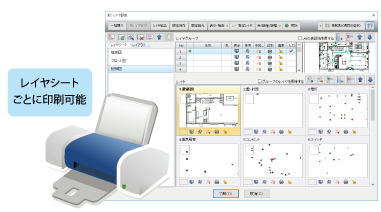

多彩なレイアウトを演出するレイヤ機能

レイヤの組み合わせをシート管理でき、図面をシート毎に閲覧・編集・印刷できます。

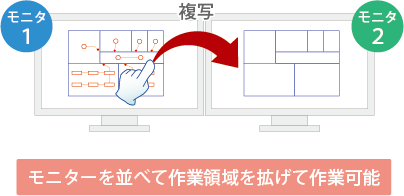

マルチモニターで作業効率UP

マルチモニターに対応し、作業領域を広げて図面作成を行えます。

データ互換性

他CAD形式やPDFなど幅広いデータに対応

電匠NX消防は、各種CADデータの入出力に対応しています。レイアウト、ブロックなどの読み込みに対応し、AutoCADやJw_cadとの高い互換性を実現しました。また、ラスタデータを読み込み編集する機能や、PDF図面を読み込み自動でCADデータ化する機能、PDFデータに出力する機能なども搭載しています。

幅広いデータ形式の入出力に対応

DWG、DXF、JWW、JWC、SFC、P21、PDFなどの形式の入出力に対応。ペーパーレイアウトやブロック図の読み込みにも対応しています。

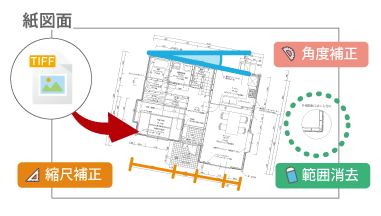

紙図面データの読み込み編集機能

紙図面をスキャナで読み込み、縮尺補正や角度の自動調整、図面上の斑点や不要部分の削除など、編集加工して紙図面を活用できます。

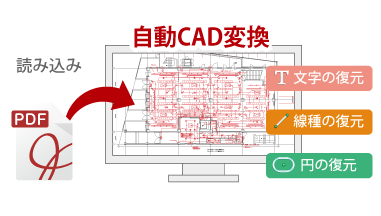

PDFを再利用できる自動CAD化機能

線や文字などのベクトル情報を持ったPDF図面を読み込むと自動的にCADデータ化できます。複数ページのPDF図面も一括して変更が可能です。

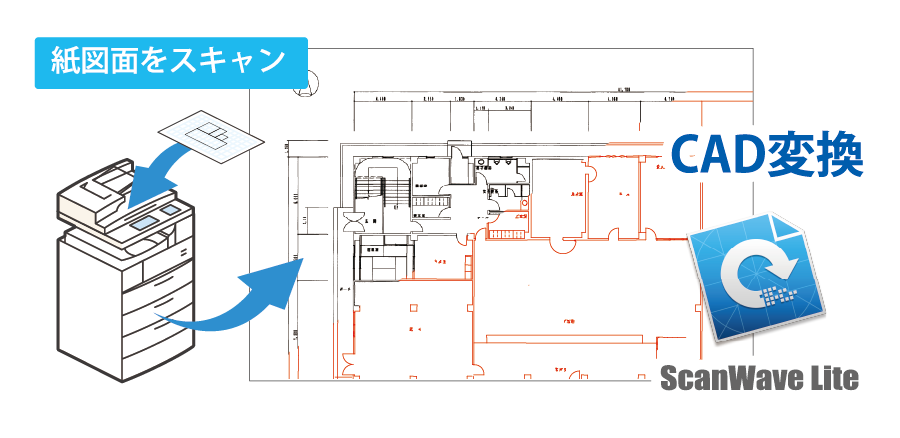

イメージデータをワンタッチでCAD化

建築図や地図などのイメージデータを張り付けワンタッチでCADデータに変換できます。別途、紙図面CAD変換システム「ScanWaveLite」が必要です。

建築平面図

時間をかけずに建築図を簡単作成・編集

消防設備図面を作成する前の建築図準備に時間をかけないよう便利な機能を多数搭載しています。他CADデータや紙図面、PDF図面を読み込み再利用する方法や、建築図専用機能で時間と工数を削減します。

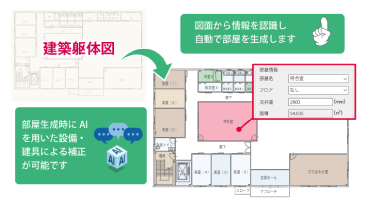

建築躯体図からAIが部屋を自動生成

AIが建築図の壁や建具や文字を認識し、エリアに対して部屋情報や面積情報を付与します。部屋情報があることで精度の高い自動作図が可能になります。

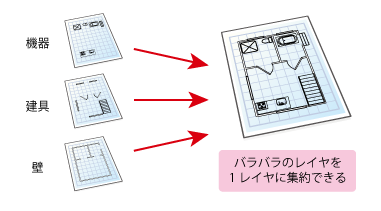

建築図レイヤの整理作業を軽減

他CADデータ読み込み時に、建築に関わる要素が複数のレイヤに分散していた場合、簡単な操作で1つのレイヤに集約できます。また、設計変更時には建築図の差し替えも可能です。

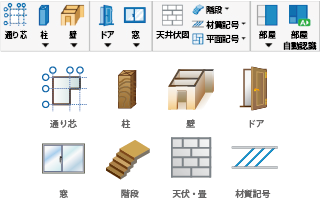

充実した建築図面専用の作図機能

専用機能を多数搭載し、詳細な建築図面の作図まで対応可能です。

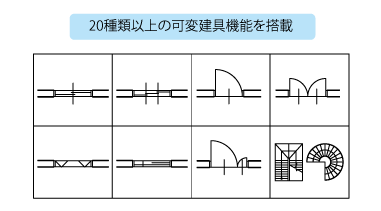

寸法に合わせて可変できる建具機能

ドア・窓・階段など、豊富な建具を搭載しています。寸法入力すれば自動的に形状変更できます。

スプリンクラー設備図

平面図から自動アイソメ図作成機能を搭載

第1類2類屋内消火栓設備、スプリンクラー設備等の図面作成を効率良くスピーディに仕上げるための機能を多数搭載しています。設計変更の際も、直感的な操作と自動補正機能で簡単且つ短時間で変更が可能です。施工図を作成する際も設計図を流用しながら効率よく作図できます。

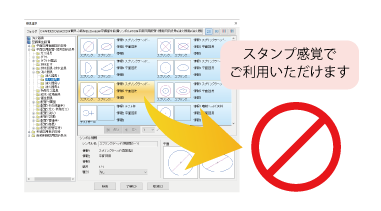

多数の消火設備機器を標準搭載

スプリンクラーヘッドをはじめ消火器や各種弁類などのスプリンクラー設備図を作図する機器を標準搭載しています。

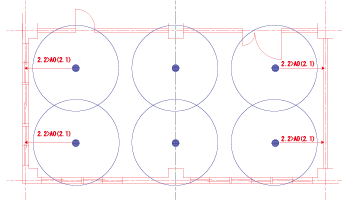

部屋を指定しスプリンクラーを一括配置

部屋を指定するだけでスプリンクラーの一括配置が行えます。放水範囲も確認しながら配置できるので必要な数量を把握しながら作画できます。

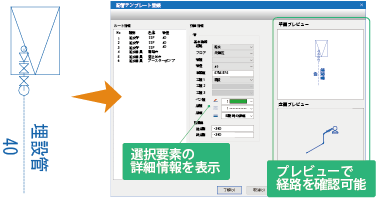

配管経路のテンプレート登録可能

配管経路上の指定区間をテンプレート登録することで、複雑な経路でも簡単に作図できます。

平面図からアイソメ図を自動生成

平面配管図を作成後、ワンタッチでアイソメ図を自動で生成できます。管長さや管口径なども一括配置が可能です。

火災報知設備図

火災報知器の一括配置など専用機能を豊富に搭載

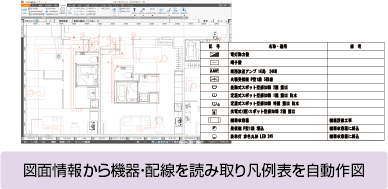

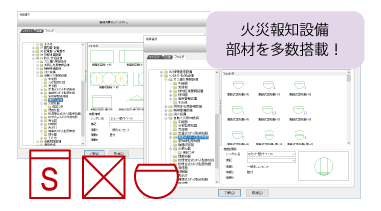

第4類自動火災報知設備、ガス漏れ火災警報設備等の図面作図を効率化する機能を多数搭載しています。火災報知器や中継器、受信機などの機器を多数搭載しています。火災報知器など配置したい部屋を指定するだけで、必要数の器具マークを簡単に配置できます。配置機器を図面上から拾い出し、自動で一覧表を作図できるなど便利な機能を多数搭載しています。
