電気設備図の作図に特化した専用機能

電匠NXは、電気設備に関わる様々な図面作成業務を効率化する為の便利な機能を多数搭載した電気工事業向け電気設備CADシステムです。電気工事の設計図や施工図、電力会社の施工証明書、お客様に提案するためのプラン図なども簡単に作成できます。3人同時に利用できるため図面作図に掛かる工数を分散化し、作図業務の効率化を実現します。

基本操作

Ver.2.0の新機能

編集・拾い機能を改良し、さらに使いやすいCADへ

盤と接続している省略配線経路の編集が自在に

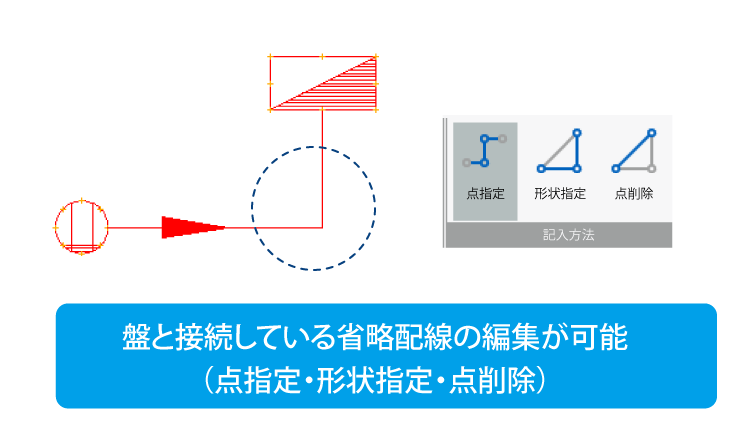

盤と接続している省略配線経路が編集できます。点指定、形状指定、点削除の3つの方法で図面を見やすく仕上げることができます。

組み合わせ資材のパターン登録と拾い出しが可能

見積用資材として、傍記・連結状態ごとに組合せ資材を建物用途や取引先に合わせてパターン登録できます。登録した内容を引用して拾い出しが可能です。

関連部材を一括で機器登録

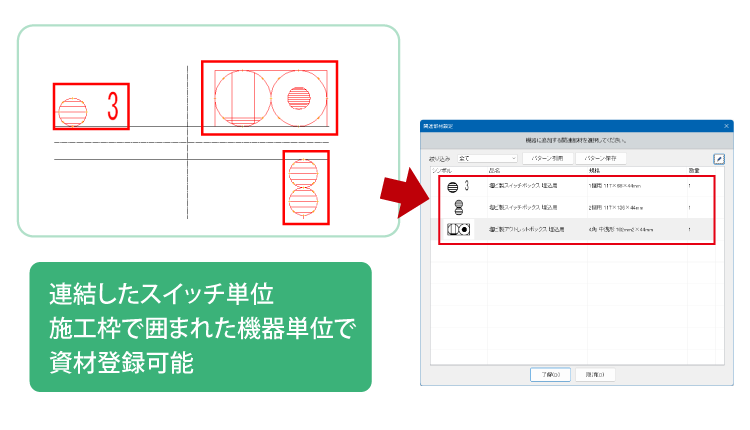

ボックスやプレートなどの関連部材を一括で機器に登録できます。連結したスイッチ単位、または施工枠で囲まれた機器単位で登録可能です。

設計支援

基本設計基準に基づいた設計支援

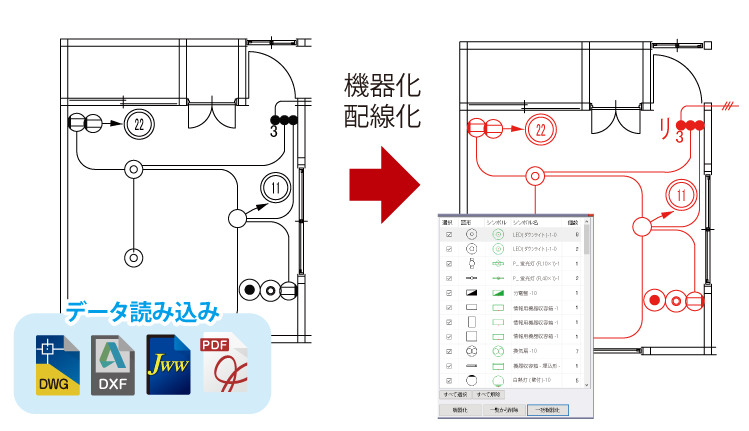

画像認識で汎用線分要素を一括で機器化・配線化

他CADデータやPDFデータなどを読み込み、画像認識により汎用の要素を一括で機器や配線データに変換することが可能です。修正の手間を大幅に省くことができます。

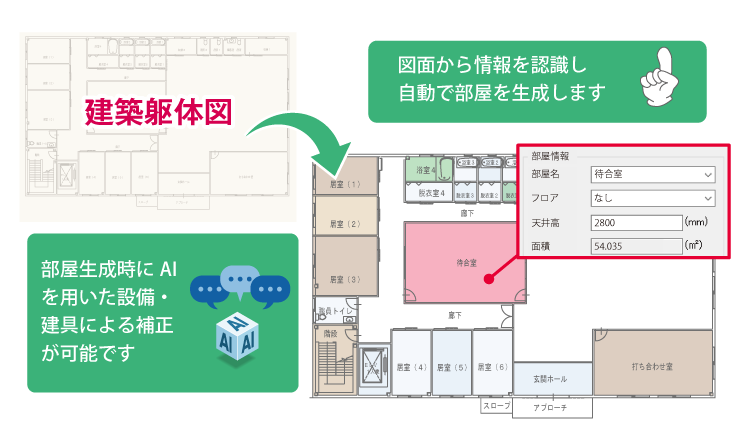

建築図からAIが情報を認識し部屋を自動で生成

AIが建築図の壁や建具や文字を認識し、エリアに対して部屋情報や面積情報を付与します。部屋情報があることで精度の高い自動作図が可能になります。

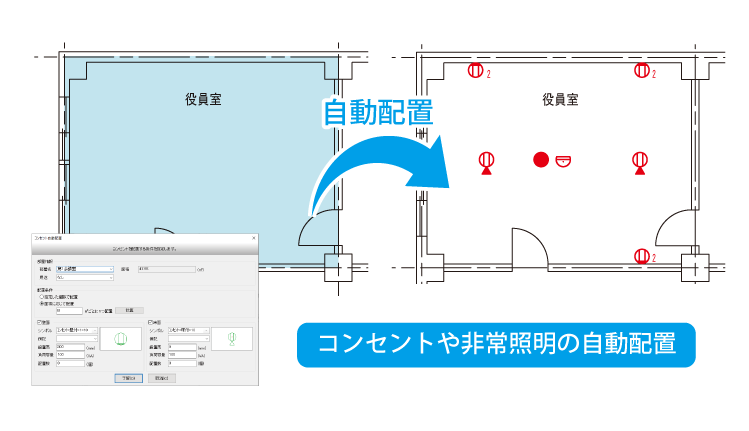

建築設備設計基準に準拠した自動機器配置

建築設備設計基準に準拠したノウハウを搭載し設計を支援します。部屋情報や面積情報を元に必要な機器数量を算出しコンセントや非常照明等を自動で配置します。

基本操作

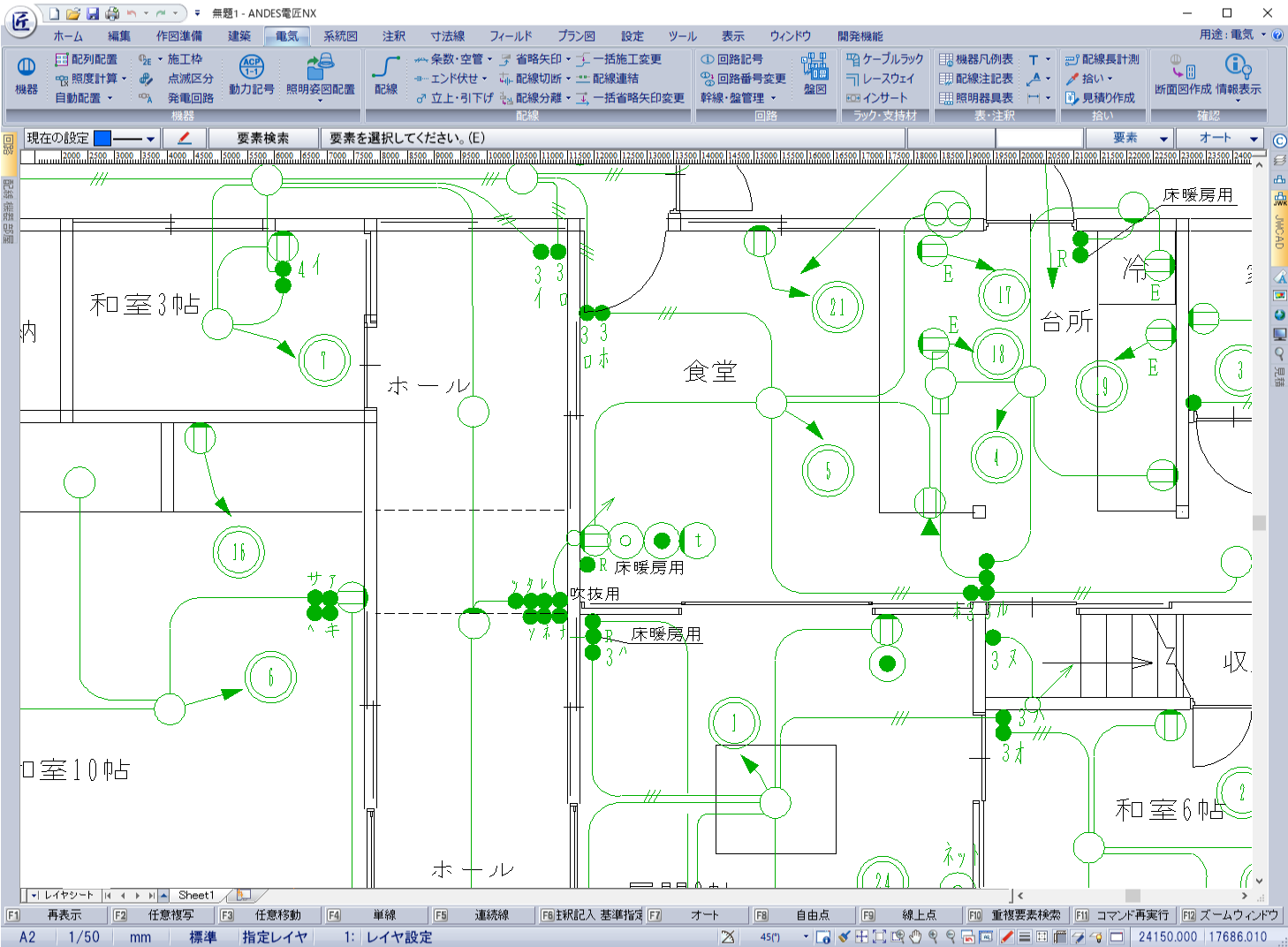

使いやすさを追求したOffice感覚の操作性

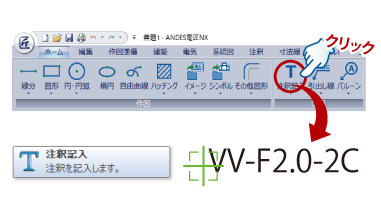

リボンパネルやハンドル機能を搭載し、Office感覚の操作性を実現しました。また、多数の機能を覚える必要なく、誰でも簡単に図面を作成できるよう、様々な作図補助機能を搭載しています。

アイコンによる直感的な操作を実現

アイコンから機能起動、タブでグループ切替えなど直感的に操作が可能です。作業目的ごとに分類されたリボンパネルから、必要な機能を瞬時に見つけて使用できます。

編集が簡単にできるハンドル機能

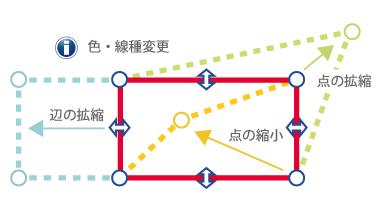

作図した要素に対してOffice感覚の簡単操作で、要素のポイントや辺をつまんで伸縮や移動が行えます。色や線種の変更もその場で行えます。

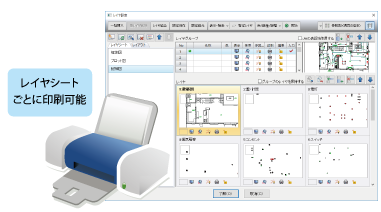

多彩なレイアウトを演出するレイヤ機能

レイヤの組み合わせをシート管理でき、図面をシート毎に閲覧・編集・印刷できます。工種レイヤーの一括挿入も可能です。登録パターンからワンタッチで表示を切り替え可能です。

自由にカスタムできるサイドバー

良く使う機能や語句・器具をまとめててオリジナルサイドバーを作ることが可能です。サイドバーに登録した機能はワンタッチで利用できます。

データ互換性

他CAD形式やPDFなど幅広いデータに対応

電匠NXは、各種CADデータの入出力に対応しています。レイアウト、ブロックなどの読み込みに対応し、AutoCADやJw_cadとの高い互換性を実現しました。また、ラスタデータを読み込み編集する機能や、PDF図面を読み込み自動でCADデータ化する機能、PDFデータに出力する機能なども搭載しています。

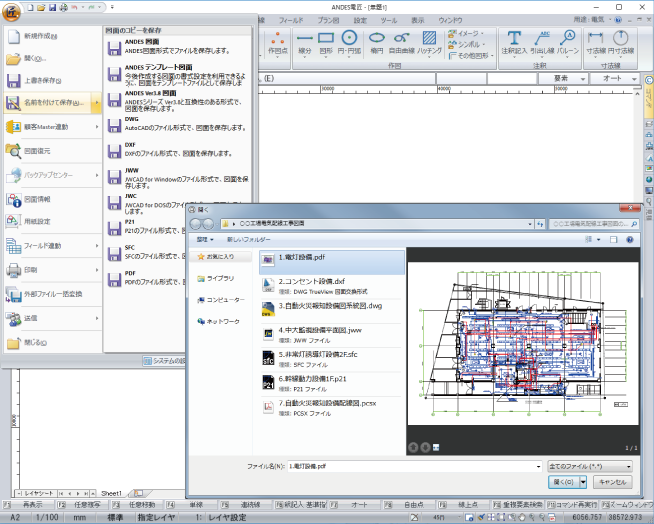

幅広いデータ形式の入出力に対応

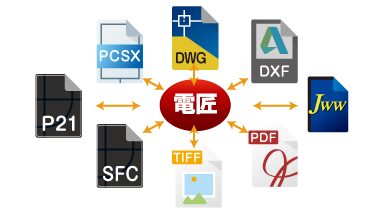

DWG、DXF、JWW、JWC、SFC、P21、PDFなどの形式の入出力に対応。ペーパーレイアウトやブロック図の読み込みにも対応しています。

紙図面データの読み込み編集機能

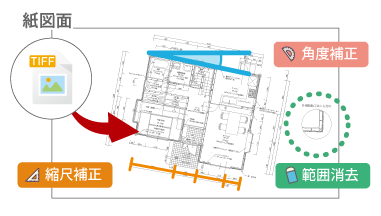

紙図面をスキャナで読み込み、縮尺補正や角度の自動調整、図面上の斑点や不要部分の削除など、編集加工して紙図面を活用できます。

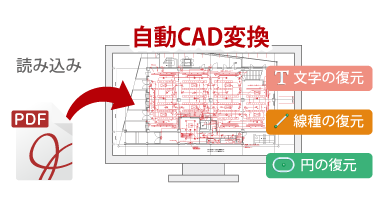

PDFを再利用できる自動CAD化機能

線や文字などのベクトル情報を持ったPDF図面を読み込むと自動的にCADデータ化できます。複数ページのPDF図面も一括して変更が可能です。

イメージデータをワンタッチでCAD化

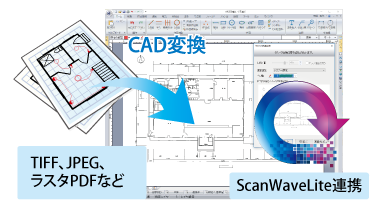

建築図や地図などのイメージデータを張り付けワンタッチでCADデータに変換できます。別途、紙図面CAD変換システム「ScanWaveLite」が必要です。

建築平面図

時間をかけずに建築図を簡単作成・編集

電気設備図面を設計する前の建築図準備に時間をかけないよう便利な機能を多数搭載しています。他CADデータや紙図面、PDF図面を読み込み再利用する方法や、建築図専用機能で時間と工数を削減します。

建築図レイヤの整理作業を軽減

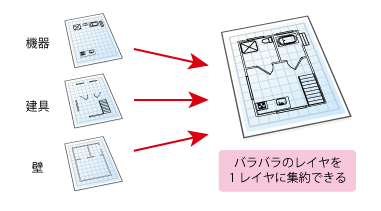

他CADデータ読み込み時に、建築に関わる要素が複数のレイヤに分散していた場合、簡単な操作で1つのレイヤに集約できます。また、設計変更時には建築図の差し替えも可能です。

充実した専用機能でサクッと作図

建築図を一から仕上げていくための充実した建築専用機能を搭載しています。窓やドアなどの建具も充実。また、自動補正機能も多数搭載しており、詳細な図面も簡単に作成できます。

天井伏図もエリア指定で簡単作成

エリアを指定し、伏図種類と天板サイズを指定するだけで簡単に天井伏図を作図できます。

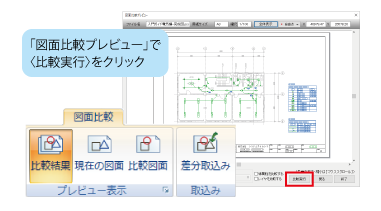

図面を比較して差分の取込みが可能

２図面を比較し、相違点のハイライト表示や差分の取込みができます。

電気設備図

細部まで配慮した電気設備機能を搭載

電気設備図について徹底的に調査研究し、効率良くスピーディに図面を仕上げるための機能を多数搭載しています。設計変更の際も、直感的な操作と自動補正機能で簡単且つ短時間で変更が可能です。施工図を作成する際も設計図を流用しながら効率よく作図できます。

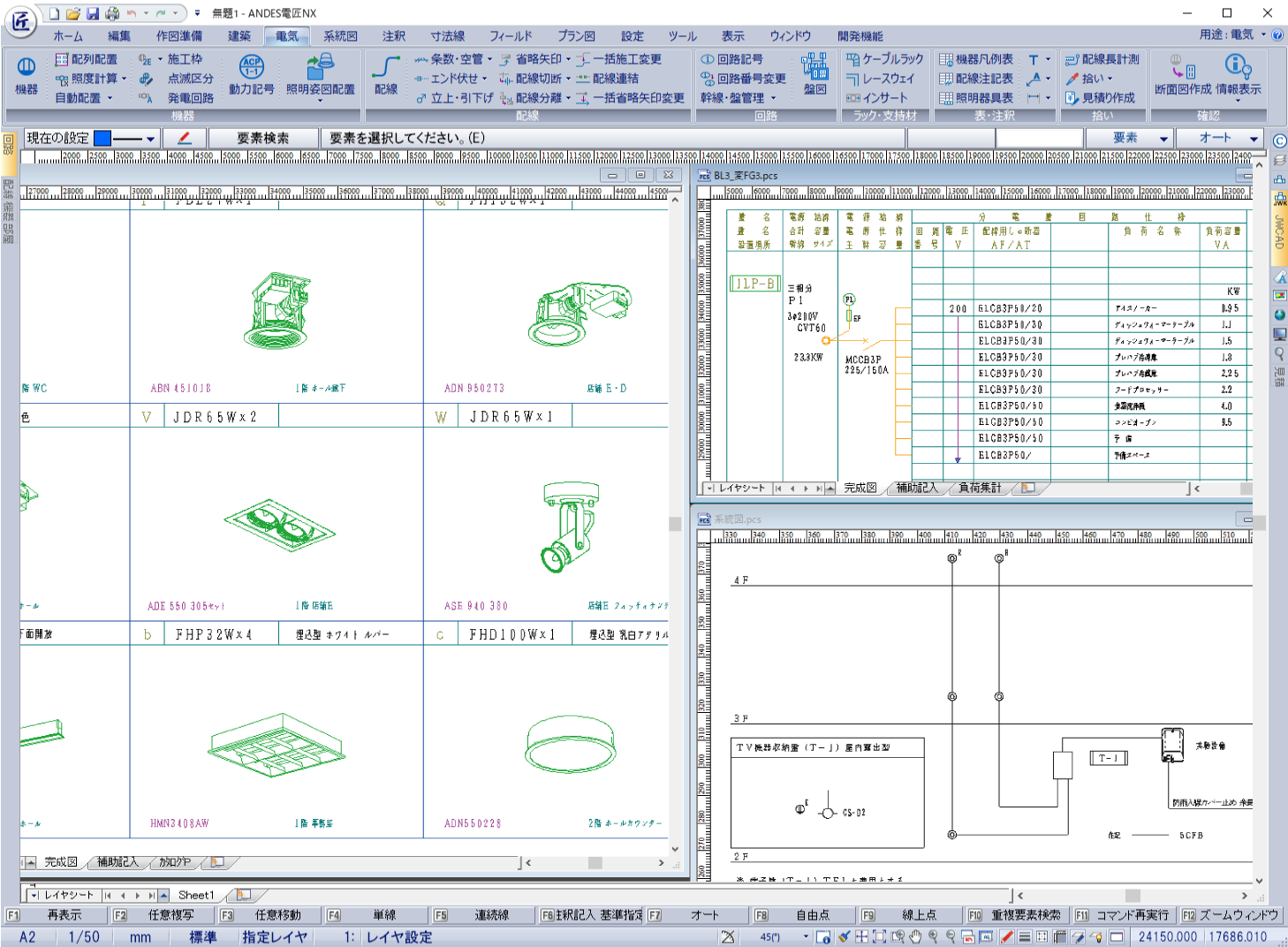

多数の電気機器を標準搭載

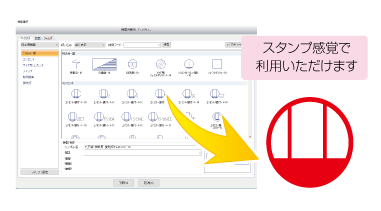

LED機器をはじめコンセントやスイッチ、照明器具などの電気機器シンボルはもちろん、通信や防災設備機器を多数標準搭載しています。

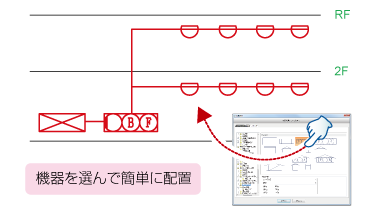

多彩な機器配置モードを搭載

多彩な機器配置モードを搭載。選択した機器により最適な設置方法を自動選択しますので、直感的操作で思い通りの配置が可能です。

照明機器の一括配置・自動照度計算

部屋を指定し、必要照度を入力すると照明機器の必要台数を自動算出します。計算後は、機器配置・配線・計算結果まで連動した作成できます。

ルミナスプランナー連携で照度分布図

パナソニック照明器具データを使用し正確な照度計算や照度分布図の作成がスピーディに行えます。照明器具プロパティから姿図作成も可能です。

盤図・系統図・姿図

電気図面を仕上げるための補助機能も多数搭載

電気図面を作成した後に、図面内で利用した機器や配線の凡例表を自動で作成できます。また、回路情報を読み取り盤図を自動作成したりルミナスプランナーと連携して照明器具の姿図を作成することも可能です。系統図やケーブルラックなどを作成する機能も充実しており作図に掛かる工数の削減に貢献します。

図面情報から盤図を自動作成

分電盤に接続されている各回路の情報を読み取り、盤図や盤表も連動して自動作成できます。防災設備回路、エコキュート、太陽光設備回路にも対応

機器凡例表や配線注記表を自動作成

図面上の部材を認識し、機器凡例表や配線注記表をワンタッチで自動作成できます。また、作成した表をパターンとして登録し、いつでも利用することができます。

ケーブルラック・レースウェイの作図

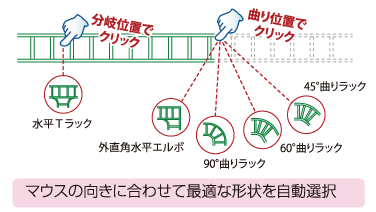

マウス操作だけで思いのままにケーブルラックやレースウェイの配置が行えます。マウスの位置を認識し、最適な曲りラックを自動選択します。

フロアライン・系統図の作図

階数・階高さを入力してフロアラインを一括で作図。系統図を作図する為に弱電・防災関連の機器を多数搭載し効率良く系統図を作図できます。

技術計算

作図に必要な計算作業が自動で完了

電気図面内の情報を元に最適な条数を自動的に計算して配線に配置したり、配線情報から電圧降下を計算するなど技術計算機能を搭載しています。計算間違いを防止し正確な図面の作成をサポートします。

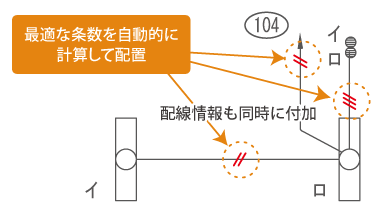

回路情報から条数を自動的に計算

回路情報から必要な条数を計算し、配線に対して条数を自動で配置することができます。

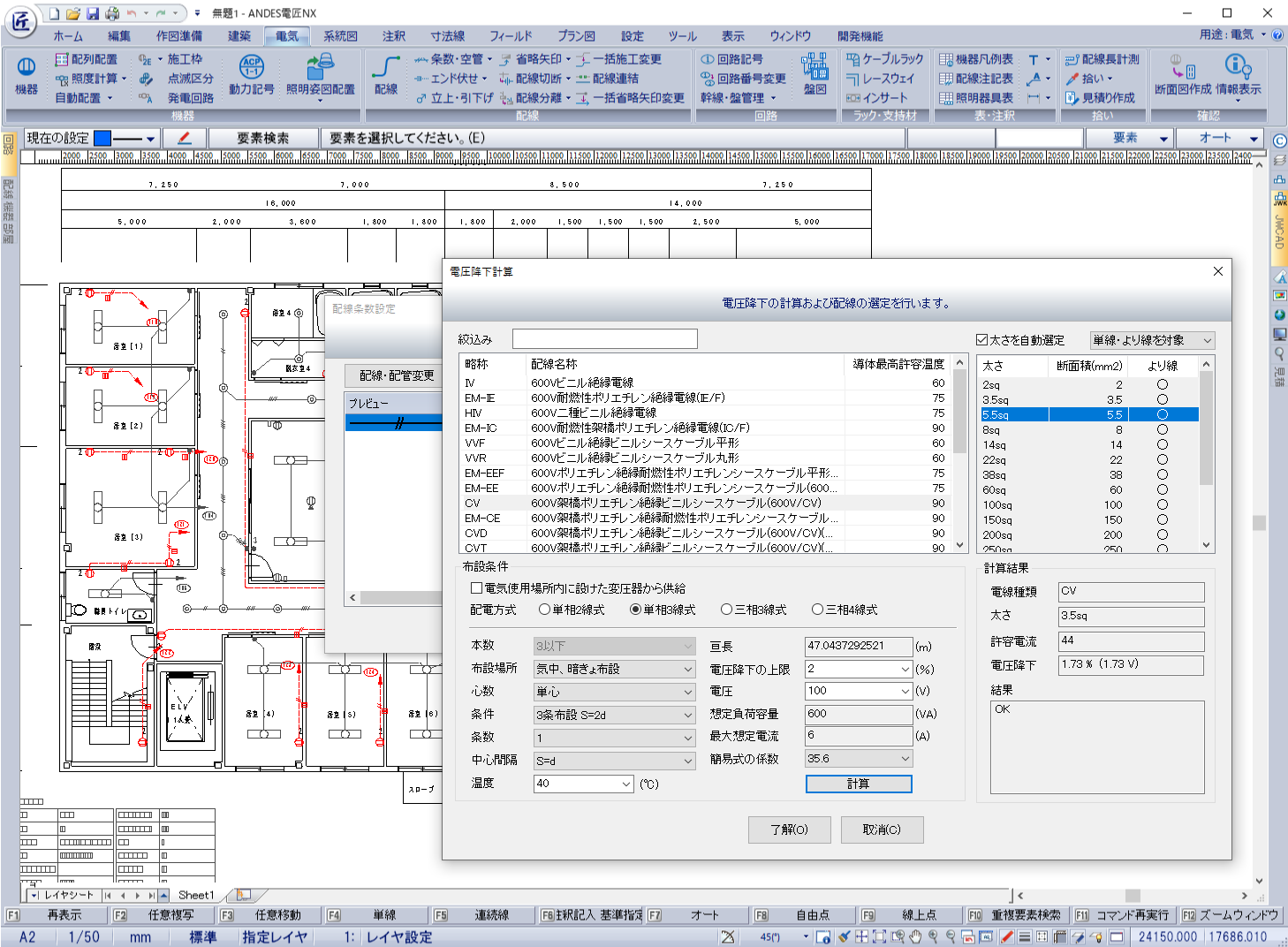

配線情報から電圧降下を自動で計算

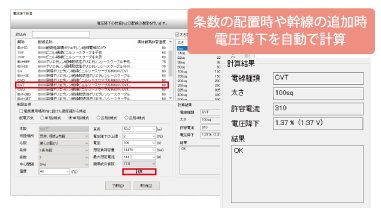

配線の種類や太さ、敷設条件から自動で電圧降下を計算できます。

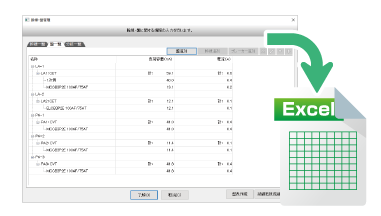

絶縁試験抵抗成績書の作成

図面データから絶縁抵抗試験成績書を作成し、Excelで出力できます。

電力会社施工証明書

入力項目連携で申請書類をスピーディに作成

各電力会社の申請に必要な帳票類を提供しています。キーボードでの入力を最大限削減できるよう、入力項目の自動連携や使用頻度の高い語句を事前に登録していますので、パソコン入力に不慣れな方でもスピーディに申請書類を仕上げることができます。※ご提供可能な地域は、担当営業にお問い合わせください。

工事に必要な各種申請書類を搭載

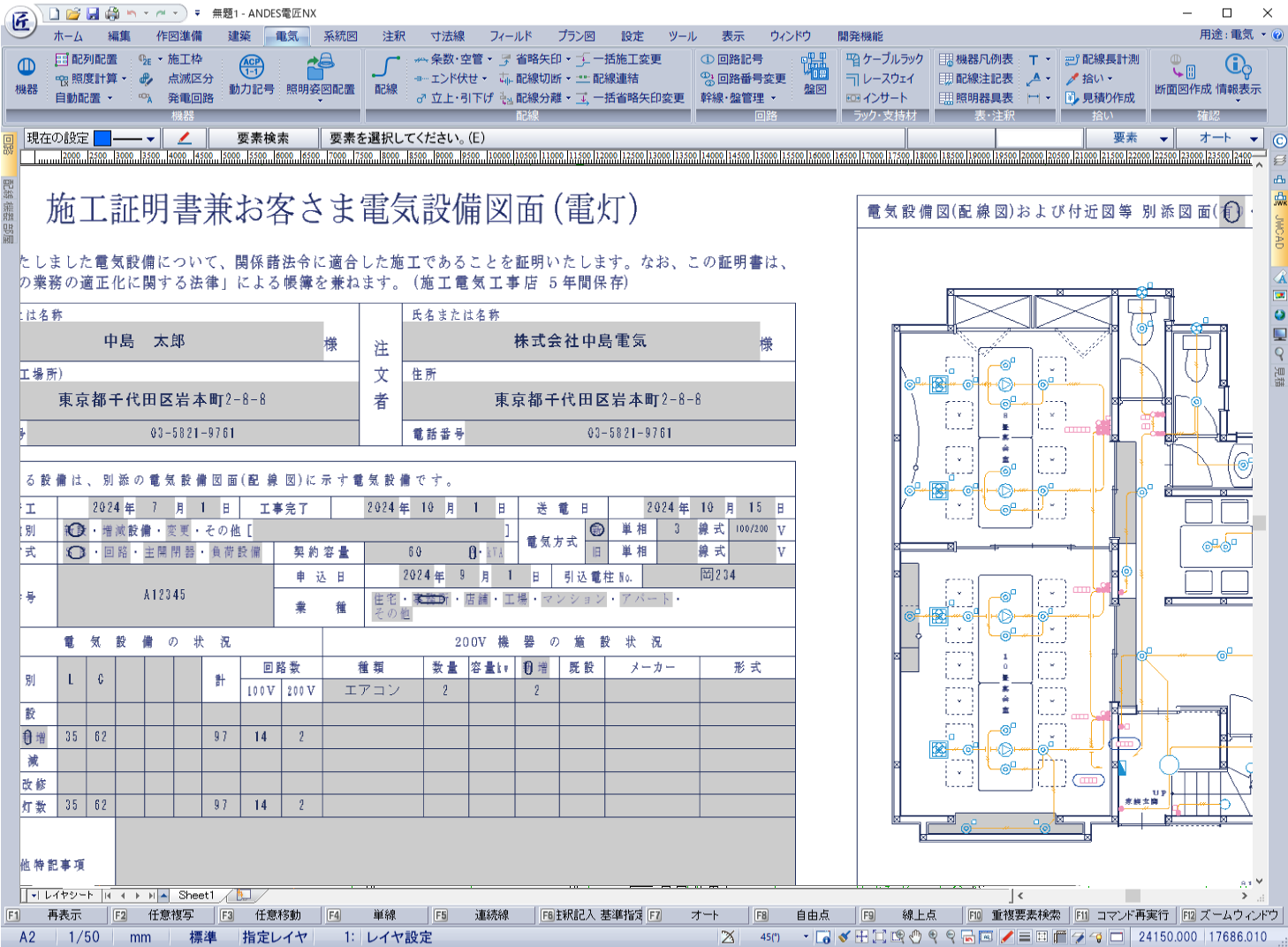

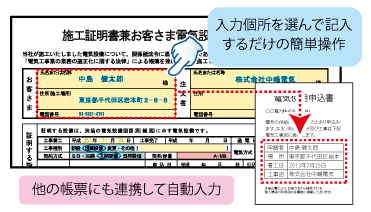

Excel感覚で入力ができ、名前・住所などの共通する項目は他帳票にも自動連携されます。帳票の提供可能な地域は、担当営業にお問い合わせください。

帳票を一元管理するシート機能

電力会社へ提出が必要な複数の帳票をシートで管理しひとつのファイルに集約して管理できます。ボタンひとつで切り替え、編集・閲覧できます。

付近見取図や案内図も簡単作成

スキャナで地図を読み込み、張り付け位置を指定するだけで簡単に案内図などが作成できます。必要な部分だけ抜き出し、加工も簡単に行えます。

帳票当て打ち印刷やPDF出力が可能

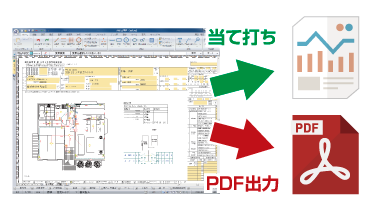

作成した施工証明書は、通常印刷の他に入力した部分だけを施工証明書の原本に当て打ち印刷することや、PDFデータに出力することが可能です。

材料集計/見積り

自動材料集計で見積り積算業務を効率化

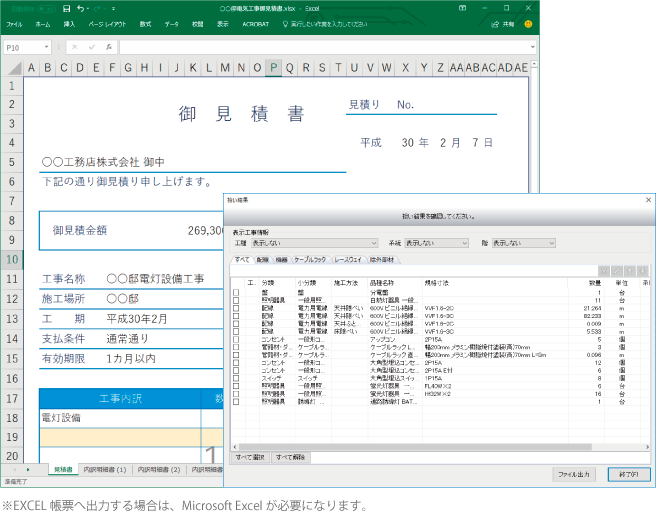

電気図面を作図後に使用した材料を自動で拾い出すことができます。拾い出し結果をEXCELの見積書テンプレートに落とし込んだり、拾い出した材料データをCSVに出力し積算システムに取り込むことで、見積り積算業務の効率化を図ることが可能です。

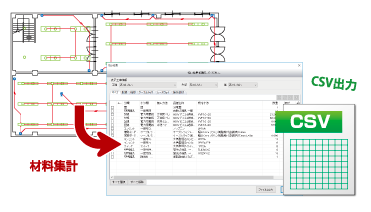

使用材料をワンタッチで材料集計

図面上から使用材料をワンタッチで集計できます。施工方法別や配線の立上下げ長さも拾い出せますので、正確な拾い出しが行えます。

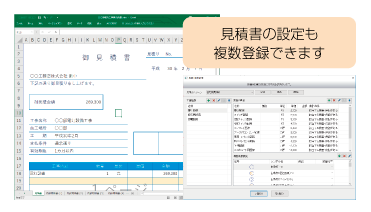

図面情報から一棟見積りを簡単作成

電灯配線、スイッチ配線、コンセント配線など工事箇所をカウントして金額算出することが可能です。EXCELの見積書テンプレートに出力可能です。

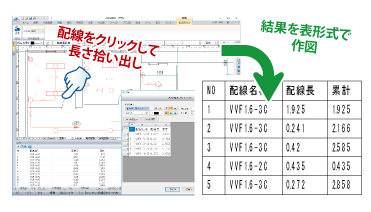

配線長計測で拾い出し表形式で作図

配線をクリックし長計測を行うことが可能です。拾い出した結果は、CSVで出力したり作表機能で図面内に表形式で作図できます。

図面上で機器や配線の持つ情報を確認

材料の拾い出しや集計を行う前に図面上で機器や配線の持つ情報を確認して修正を行えます。集計ミスなどを未然に防ぐことが可能です。

プラン図

お客様に最高の提案をお届けするプラン図

お客様にリフォーム提案などを行う際に役立つ、プラン図を作成する機能を搭載しています。メーカー写真・現場写真などを貼り付けて、提案用図面も現場の管理図面も簡単に作成できます。１ランク上の提案と、1ランク上の顧客サポートをご提供します。

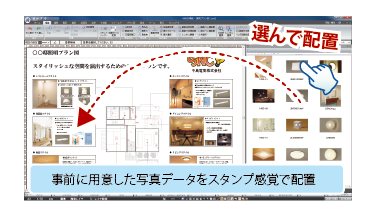

機器や現場写真の貼り付け

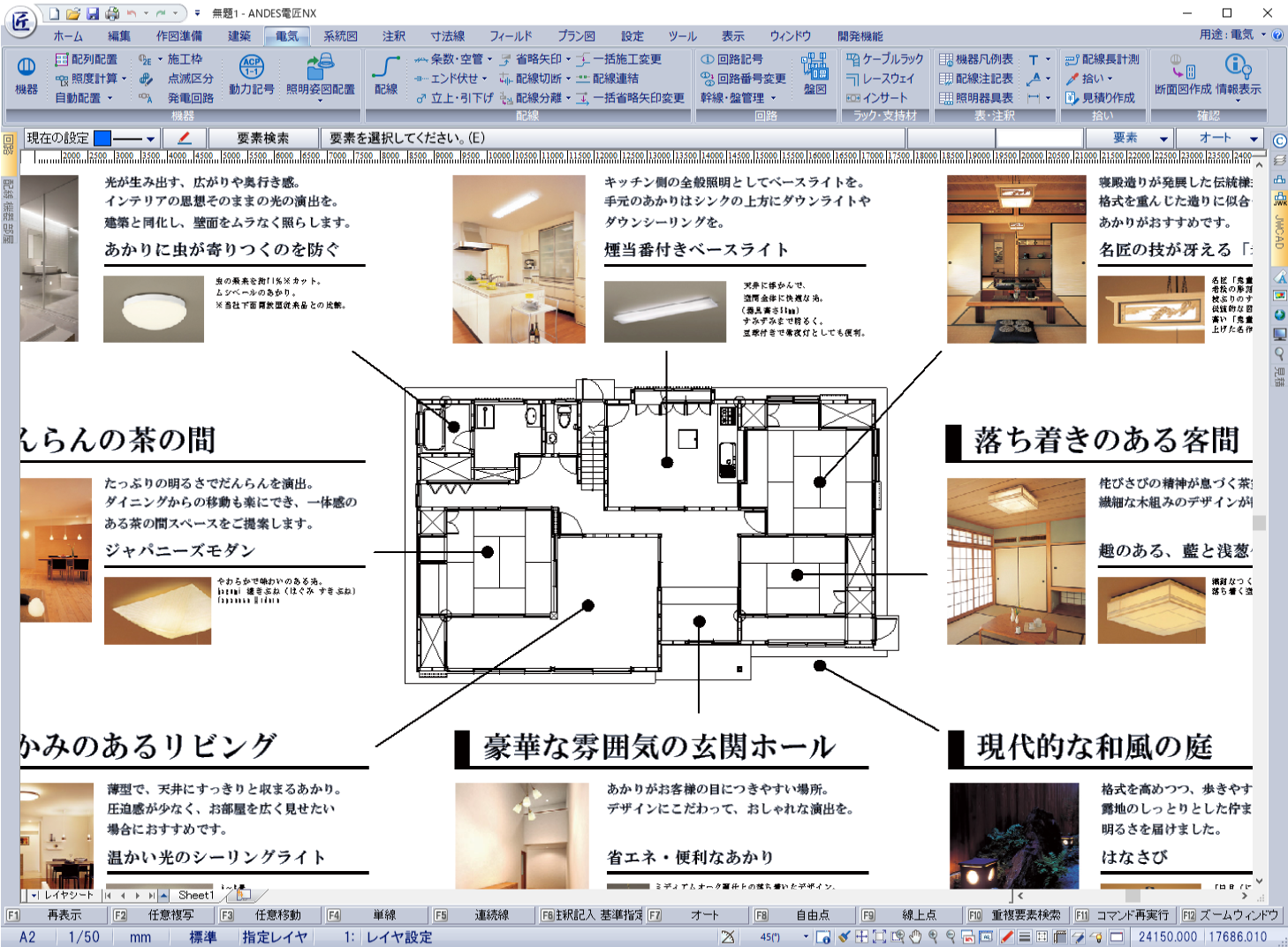

提案する機器画像などを貼り付け、よりイメージが湧きやすいプラン図を作成できます。

図面を飾るコンテンツを提供

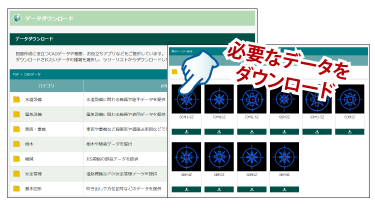

樹木や家具、車などプラン図を華やかに飾るコンテンツをサポートサイトで提供しています。

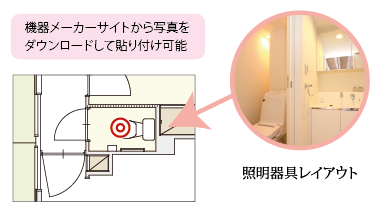

メーカーサイトから画像貼り付け

機器メーカーサイトを画面上に表示し機器の写真などを引用することが可能です。

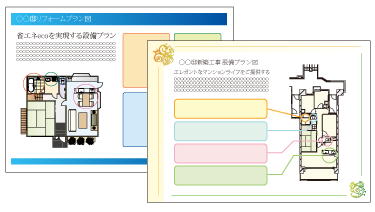

プラン図テンプレートも用意

複数のプラン図テンプレートを用意しています。写真や機器情報を記載し、簡単に作成できます。
