拾い-数量積算- 図面から手拾い感覚で拾いができる
TRSⅡ拾いでは、ビル・マンションの長期修繕計画、大規模修繕工事用の数量積算根拠作成の拾い積算が行えます。各種CADデータの読み込みの他、PDF図面の読み込み、紙図面(ラスタファイル)の読み込みに対応し、平面図・立面図から手拾い感覚で面積、長さ、個数の拾いができます。拾い出した数量は自動的に集計されCSVデータとして出力可能です。また、画面上に拾い出し根拠表として貼り付けも可能です。拾い出した軌跡が、図面上に残るため積算根拠を可視化し、見積もり精度の向上に貢献します。

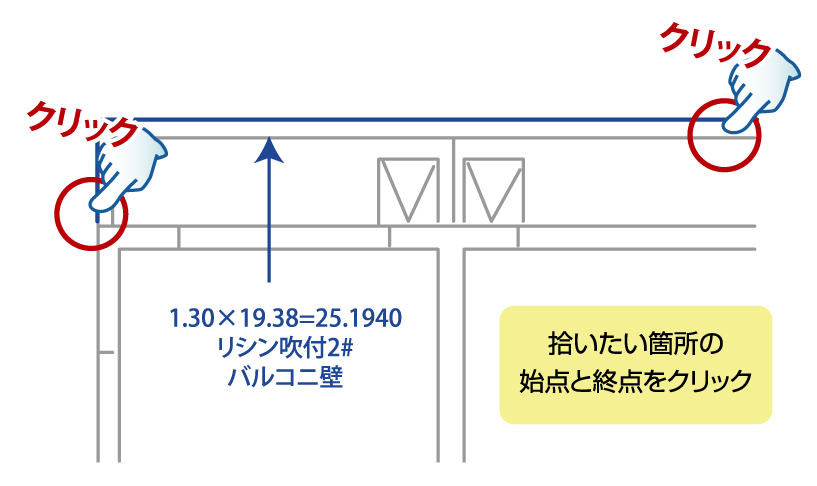

様々な部材を手拾い感覚で拾い出し
外壁、バルコニー壁、梁柱型、屋上平場、立上り、笠木、長尺シート、仮設足場面積など様々な部材を手拾い感覚で拾い出しできます。

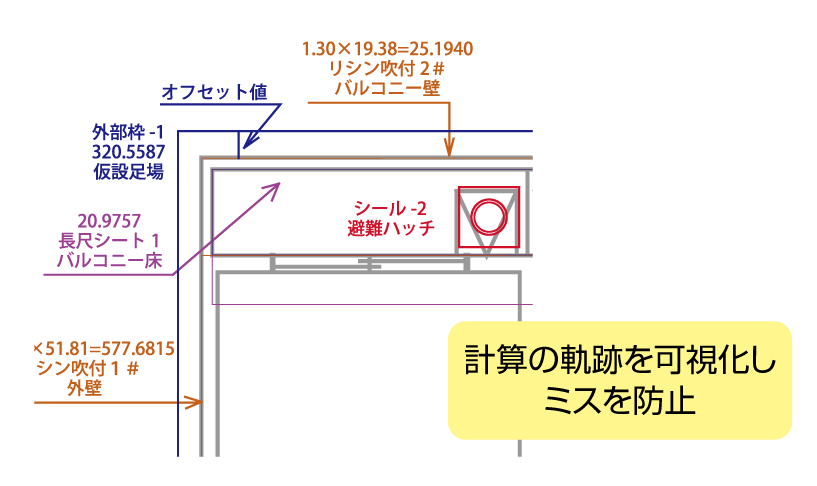

積算根拠を可視化し、拾い忘れを防止
図面上に計算式と結果、及び連番と計算軌跡を併記可能。図面と積算根拠の関係を明確にし、拾い忘れを防止します。

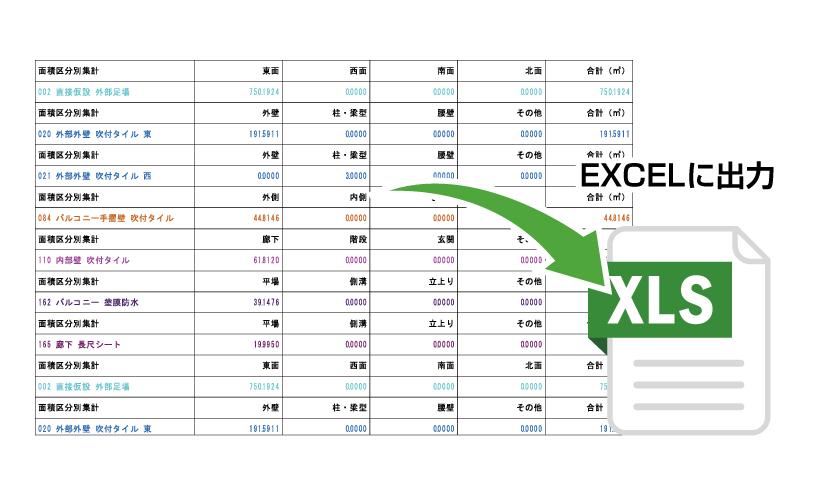

面積・長さ・体積・個数別に明細表を出力
拾い作業終了後、ワンタッチで明細表を作成。面積・長さ・体積・個数別に明細表を分けて出力できます。EXCELデータに出力可能です。

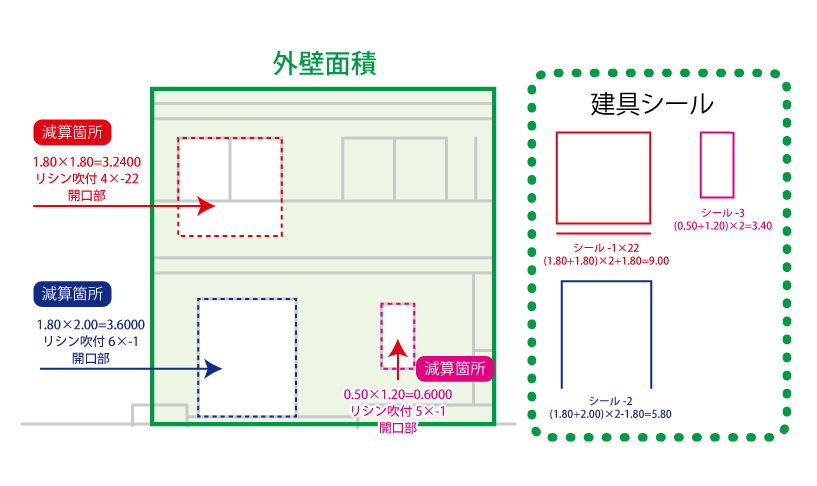

外壁面積、開口部減算、窓シールの拾い出し
外壁面積を拾い出したのちに建具を指定し外壁面積より減算を行います。減算図形を利用して建具シールの拾いもでき、建具シールは三方、四方、五方の計算パターンが選択できます。

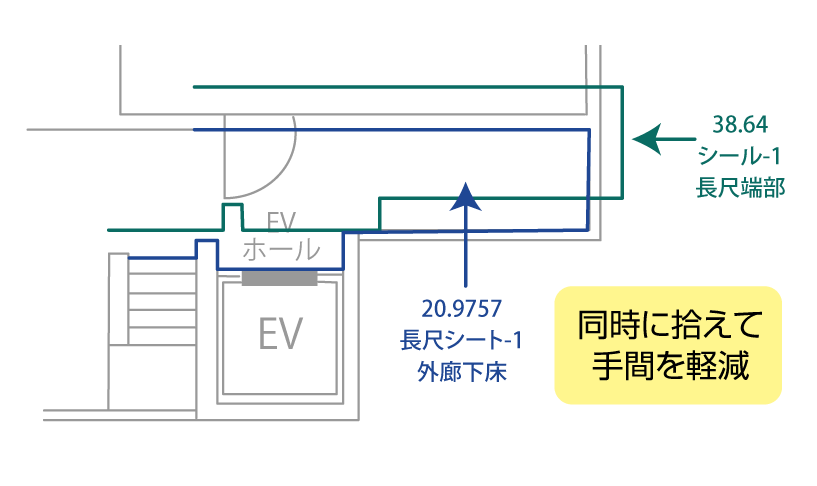

防水面積(外廊下)、端部シールの拾い出し
外廊下の面積を多角形で囲いながら拾い出します。この多角形の周長を端部シール長さとして同時に拾い出すことが可能です。

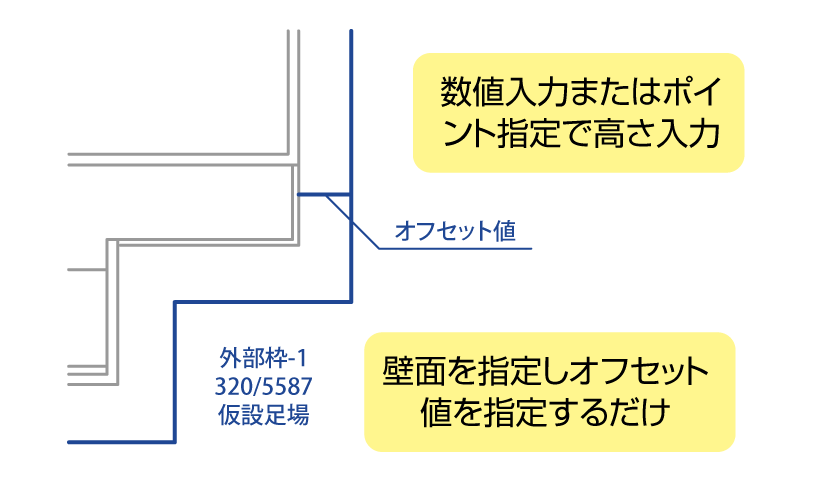

外部足場面積の拾い出し
建物の外郭ラインをトレース後、GLからの足場の高さとオフセット値を指定し面積を求めることができます。
TRSⅡ拾い サンプル図面
TRSⅡ拾い機能で作図できるサンプル図面をご紹介します。クリックすると拡大してご覧いただけます。
