水道申請/給排水申請CAD ANDES水匠

機能紹介

水道工事に特化した専用機能

ANDES水匠は、水道設備に関わる様々な図面作成業務を効率化する為の便利な機能を多数搭載した水道設備総合CADシステムです。水道申請業務はもちろんのこと、本管図面や施工図、プラン図なども簡単に作成できます。電子納品の際のCADデータ形式 SXF (P21,SFC)の入出力にも対応していますので、公共工事の際にもご利用いただけます。
効率改善
基本操作
基本操作
使いやすさを追求したOffice感覚の操作性

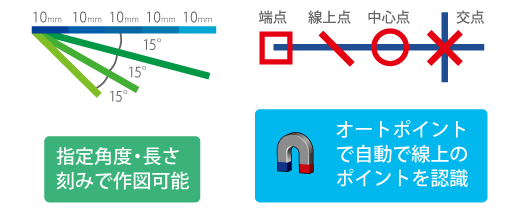

リボンパネルやハンドル機能を搭載し、Office感覚の操作性を実現しました。 また、多数の機能を覚える必要なく、誰でも簡単に図面を作成できるよう、様々な作図補助機能を搭載しています。
ANDES水匠 基本操作

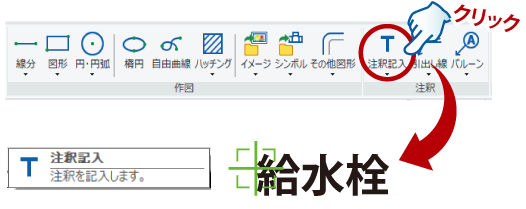

リボンパネルで直感的な操作
作業目的ごとに分類されたリボンパネルから、必要な機能を瞬時に見つけて使用できます。
リボンパネルで直感的な操作
フロートメニューで移動を軽減
操作中の機能に関連する情報を手元に表示し、最小限のマウス移動で次の作業に移行できます。
フロートメニューで移動を軽減

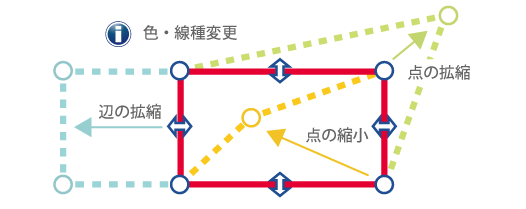

編集が簡単にできるハンドル機能
Office感覚の簡単操作で、要素のポイントをつまんで伸縮や移動が行えます。
編集が簡単にできるハンドル機能
自由にカスタムできるサイドバー
良く使う機能や語句・器具をまとめてサイドバーに登録しワンタッチで利用できます。
自由にカスタムできるサイドバー
申請書類
申請書類
入力項目連携で申請書類をスピーディに作成
各市町村ごとの給排水申請に必要な帳票類を搭載しています。
キーボードでの入力を最大限削減できるよう、入力項目の自動連携や使用頻度の高い語句を事前に登録していますので、パソコン入力に不慣れな方でもスピーディに申請書類を仕上げることができます。
ANDES水匠 申請書類

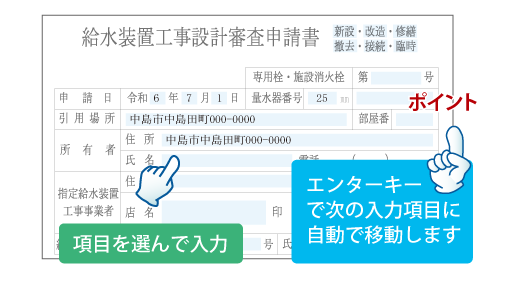

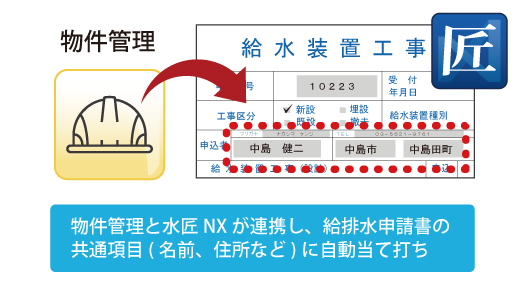

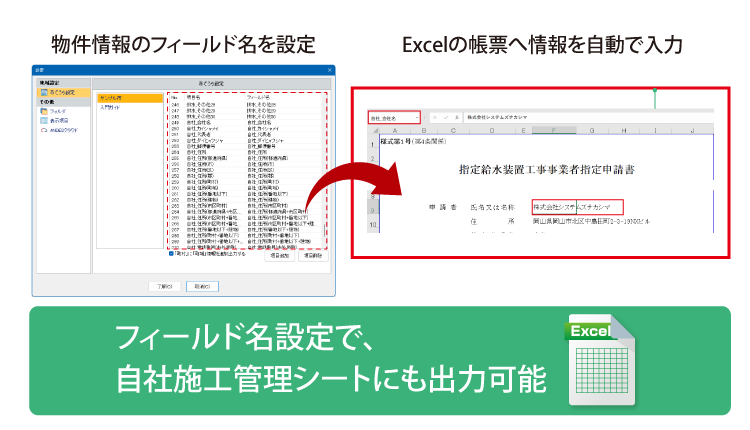

Excel感覚の入力&項目連動
Excel感覚で入力ができ、名前・住所などの共通する項目は他の帳票にも自動連携されます。
EXCEL感覚の入力&項目連動

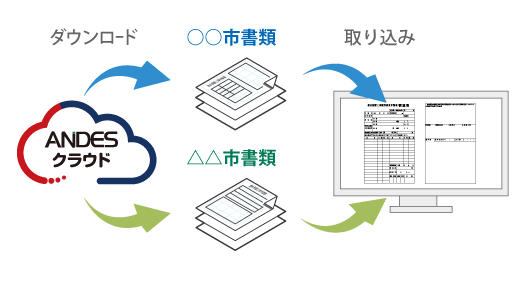

各市町村毎の申請書類を一元管理
各市町村毎に必要な申請書類をまとめて提供しています。シート切り替えで編集・閲覧できます。
各市町村毎の申請書類を一元管理
付近見取図や案内図も簡単作成
スキャナで地図を読み込み、貼り付け位置を指定するだけで簡単に案内図などが作成できます。
付近見取図や案内図も簡単作成
道路占用図も数値入力で自動作成
形状を選択し数値入力を行うだけで道路占用図を自動作成できます。
道路占用図も数値入力で自動作成
建築平面図
建築平面図
簡易建築図も詳細建築図も容易に作成可能
申請図用の簡易的な建築図面から、施工図用の詳細な建築図面まで作図できます。他CADデータの取り込みやPDF図面の自動CAD変換、スキャナを利用した紙図面の活用、建築機能で作図するなど複数通りの作図方法に対応しています。
ANDES水匠 建築平面図
各種CADデータを読み込み再利用
DWG、DXF、JWW、JWC、SFC、P21形式など、多くのデータ形式の入出力に対応しています。
各種CADデータを読み込み再利用

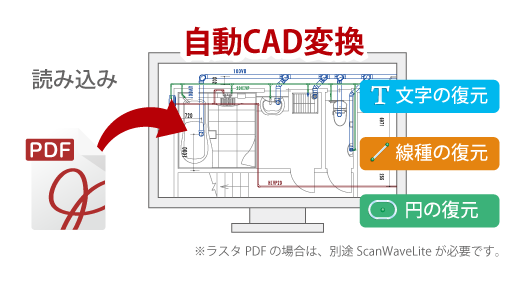

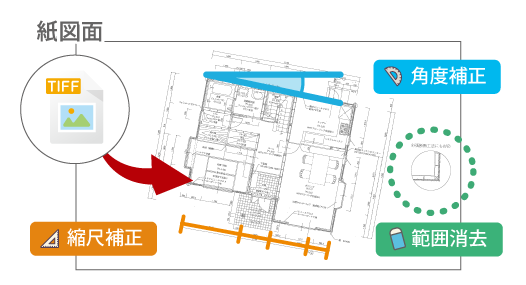

PDFや紙図面を読み込みCAD変換
ベクトル要素を持つPDFを自動でCAD変換できます。紙図面もワンタッチでCAD変換できます。※別途「ScanWaveLite」が必要です。
PDFや紙図面を読み込みCAD変換
ブロックの組み合わせで簡単作図
登録されている部屋マークを選択し、ブロック感覚で組み合わせるだけで建築図を作成できます。
ブロックの組み合わせで簡単作図
寸法に合わせて可変できる建具
良く使う機能や語句・器具をまとめてサイドバーに登録できます。
寸法に合わせて可変できる建具
給水申請図
給水申請図
給水平面図も立面図も自動機能で瞬時に完成
給水平面図を自動で作図し、ワンタッチで立面図が立ち上がります。 さらに、ボタン一つで市町村ごとの材料集計表に材料拾い出しが可能です。自治体ごとに異なる面倒な給水申請業務をシンプルに改善します。
ANDES水匠 給水申請図

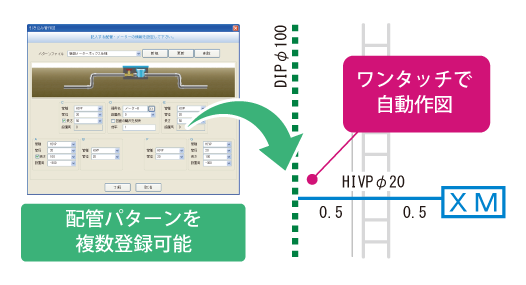

本管引き込み配管を自動作成
本管から宅内へ引き込む配管のパターンを登録でき、ワンタッチで引き込み管からメーターまで自動作図できます。
本管引き込み配管を自動作成

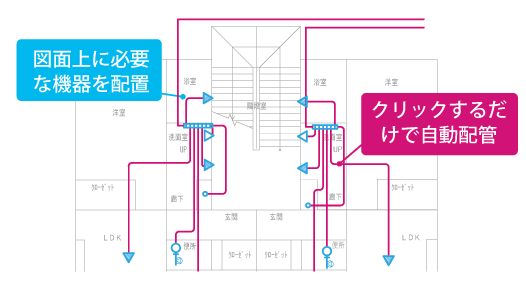

メーターから宅内まで自動配管
建築図・機器・メーターを配置しておけば、自動的に配管できます。ヘッダーがあれば、連動して丸め管も配管できます。
メーターから宅内まで自動配管

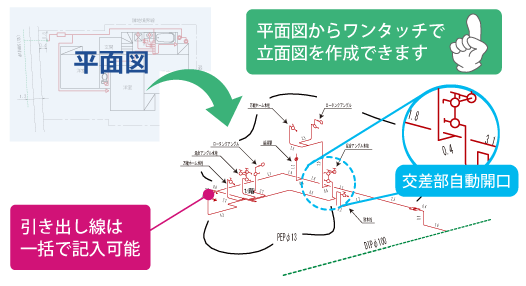

ワンタッチで給水立面図を作成
Office感覚の操作で、ポイントをつまんで伸縮させたり、移動させたりできます。
ワンタッチで給水立面図を作成

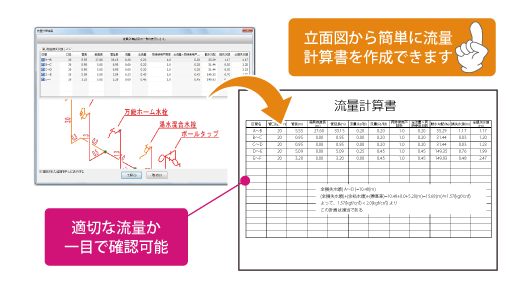

立面図から流量計算書を自動作成
作成した立面図をもとに適切な流量が供給されているかを自動計算し、流量計算書を作成できます。
立面図から流量計算書を自動作成
排水申請図
排水申請図
排水申請図から竣工図まで流れるように作成
建築平面図と排水器具を配置しておけば、流れるように排水平面図・縦断図・立面図・ます表・材料集計まで自動作成できます。また、竣工図への変更も計測値を入力するだけで自動変更します。計算機を片手に排水図面を作図する必要はもうありません。
ANDES水匠 排水申請図
ます・宅内配管を自動作図
建築図・排水機器・公共ますを配置しておけば、自動的にます・配管を作図します。排水ヘッダーからの自動配管も可能です。
ます・宅内配管を自動作図

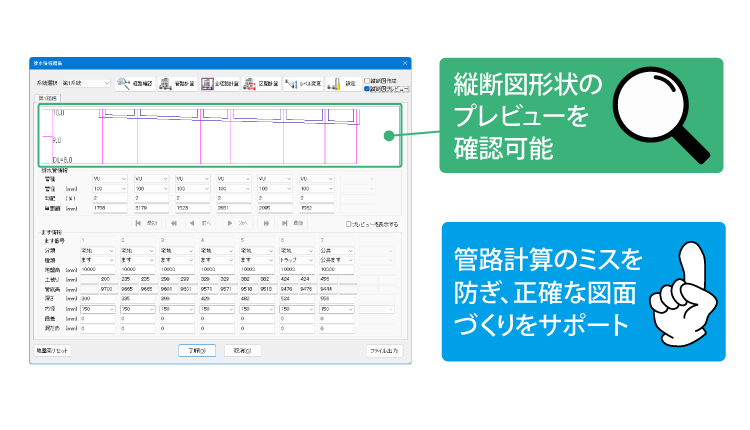

面倒な計算なしで縦断図自動作図
平面図を作図するだけで自動で縦断図が作成されます。勾配基準・ます深さ基準・測量地基準など様々な状況に応じた縦断図作成が可能です。
面倒な計算なしで縦断図自動作図
計測値を入力し自動的に竣工図に変更
施工後に計測したます深・配管距離などを入力するだけで、申請用縦断図を竣工用縦断図へ自動変更できます。
計測値を入力し自動的に竣工図に変更
排水立面図やます表をワンタッチで作成
平面図を作成すると、ワンタッチで排水立面図・ます表が作成されます。地域の仕様に合わせた作成が可能です。
排水立面図やます表をワンタッチで作成
材料集計・見積り
材料集計・見積り
材料集計や見積書の作成に掛かる時間を短縮
給水、排水共に水匠で図面を作成することで、自動的に材料の集計が行え市町村ごとの材料表に自動入力できます。また、材料の単価設定を行うことでExcelの見積書や請求書などに出力することも可能です。
ANDES水匠 材料集計・見積り
工事調書や集計表に自動材料集計
平面図からワンタッチで材料集計が行えます。市町村ごとの工事調書に合わせて出力できます。
工事調書や集計表に自動材料集計
見積書などの作成時間を大幅短縮
材料集計結果をExcelの見積書や請求書に出力できます。帳票などの追加も可能です。
見積書などの作成時間を大幅短縮
リアルタイム材料集計で入力ミスを軽減
作図をしながらリアルタイムに材料集計が行えます。間違った部材の利用等を作図中に把握できます。
リアルタイム材料集計で入力ミスを軽減

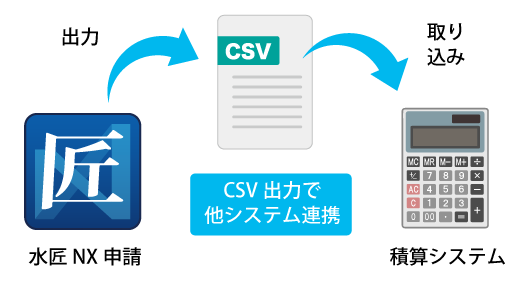

CSV形式に出力し他システムと連携
様々な情報をCSV形式で出力し他システムに取り込んで再利用していただくことが可能です。
CSV形式に出力し他システムと連携
本管図面
本管図面 (オプション)

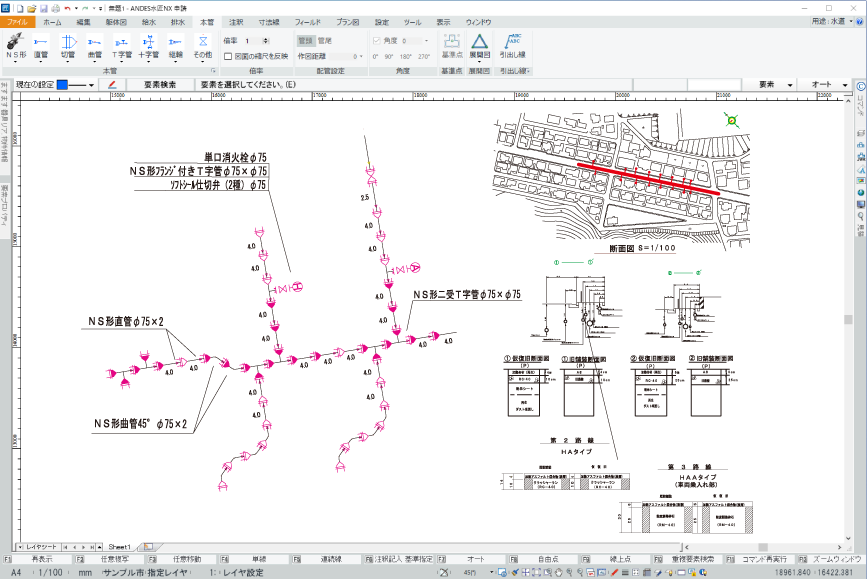

マウス操作のみで管割図も日報も簡単作成
豊富に搭載されている本管形状を選択し、マウスを動かしていくだけで自動的に管を配置し管割図を作成できます。日報や材料集計も管割図から自動作成可能です。※ここで紹介する本管機能はオプション機能です。
ANDES水匠 本管図面

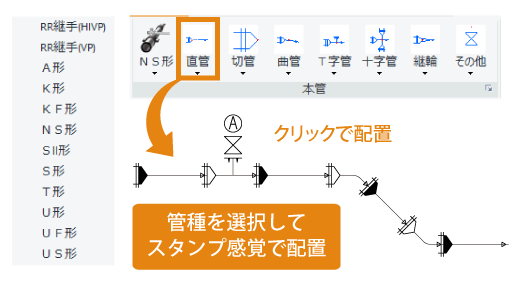

豊富な管種を搭載し簡単配置可能
マウスの向きに合わせて様々な管を簡単に配置していくことや、円弧配置、省略表記配置、区間一括配置などが可能です。
豊富な管種を搭載し簡単配置可能
図面や日報、工事写真を一元管理
図面や日報、書類、工事写真などを一元管理でき、工事名称や工期を指定するだけで必要なファイルを簡単に検索できます。
図面や日報、工事写真を一元管理
フリースケールで総延長距離算出
ノンスケール、原寸どちらで管割図の作成を行っても、基準となる管を指定するだけで総延長距離の算出を行えます。平面長での距離を算出することも可能です。
フリースケールで総延長距離算出
作業日報や材料集計を自動作成
管割図から日報を自動作成することが可能です。使用材料もワンタッチで集計でき、さらにCSVデータとして出力できます。
作業日報や材料集計を自動作成
施工図
施工図 (オプション)
現場の状況を図面上に細かく再現します
ます・継手・バルブ・メーカー機器一式を搭載し施工図作成をサポートします。クリックするだけで簡単に配管作図ができるので、素早く図面を仕上げることができます。※ここで紹介する施工図機能はオプション機能です。
ANDES水匠 施工図
複線配管で継手を自動配置
簡単操作で複線配管を作成でき、エルボ・チーズも自動的に配置できます。
複線配管で継手を自動配置
TOTO・LIXILの機器データを搭載
キッチン・トイレなどの機器データを意匠図・詳細図・外形図別に搭載しています。
TOTO・LIXILの機器データを搭載
配管や継手の編集加工も簡単
配管の移動や伸縮がワンタッチで行えます。管情報・継手形状の変更も一括で行えます。
配管や継手の編集加工も簡単
ます配置で屋外の配管を忠実に再現
施工図用のますが各種登録されており、リストから形状を選択するだけでますの配置が行えます。
ます配置で屋外の配管を忠実に再現
プラン図
プラン図
お客様に最高の提案をお届けするプラン図
お客様にリフォーム提案などを行う際に役立つ、プラン図を作成する機能を搭載しています。メーカー写真・現場写真などを貼り付けて、提案用図面も現場の管理図面も簡単に作成できます。1ランク上の提案と、1ランク上の顧客サポートをご提供します。
ANDES水匠 プラン図
機器や現場写真の貼り付け
提案する機器画像などを貼り付け、よりイメージが湧きやすいプラン図を作成できます。
機器や現場写真の貼り付け
図面を飾るコンテンツを提供
樹木や家具、車などプラン図を華やかに飾るコンテンツをサポートサイトで提供しています。
図面を飾るコンテンツを提供
メーカーサイトから画像貼り付け
機器メーカーサイトを画面上に表示し機器の写真などを引用することが可能です。
メーカーサイトから画像貼り付け
プラン図テンプレートも用意
複数のプラン図テンプレートを用意しています。写真や機器情報を記載し、簡単に作成できます。
プラン図テンプレートも用意
